Unidades y coordenadas

Los ajustes de unidades y coordenadas controlan cómo se muestran las posiciones, las distancias y las superficies en todo Mapit GIS. Puedes elegir entre varios formatos de coordenadas, fijar un código EPSG personalizado y configurar las unidades de medida.

Ve a Ajustes > Unidades y coordenadas para acceder a estas opciones.

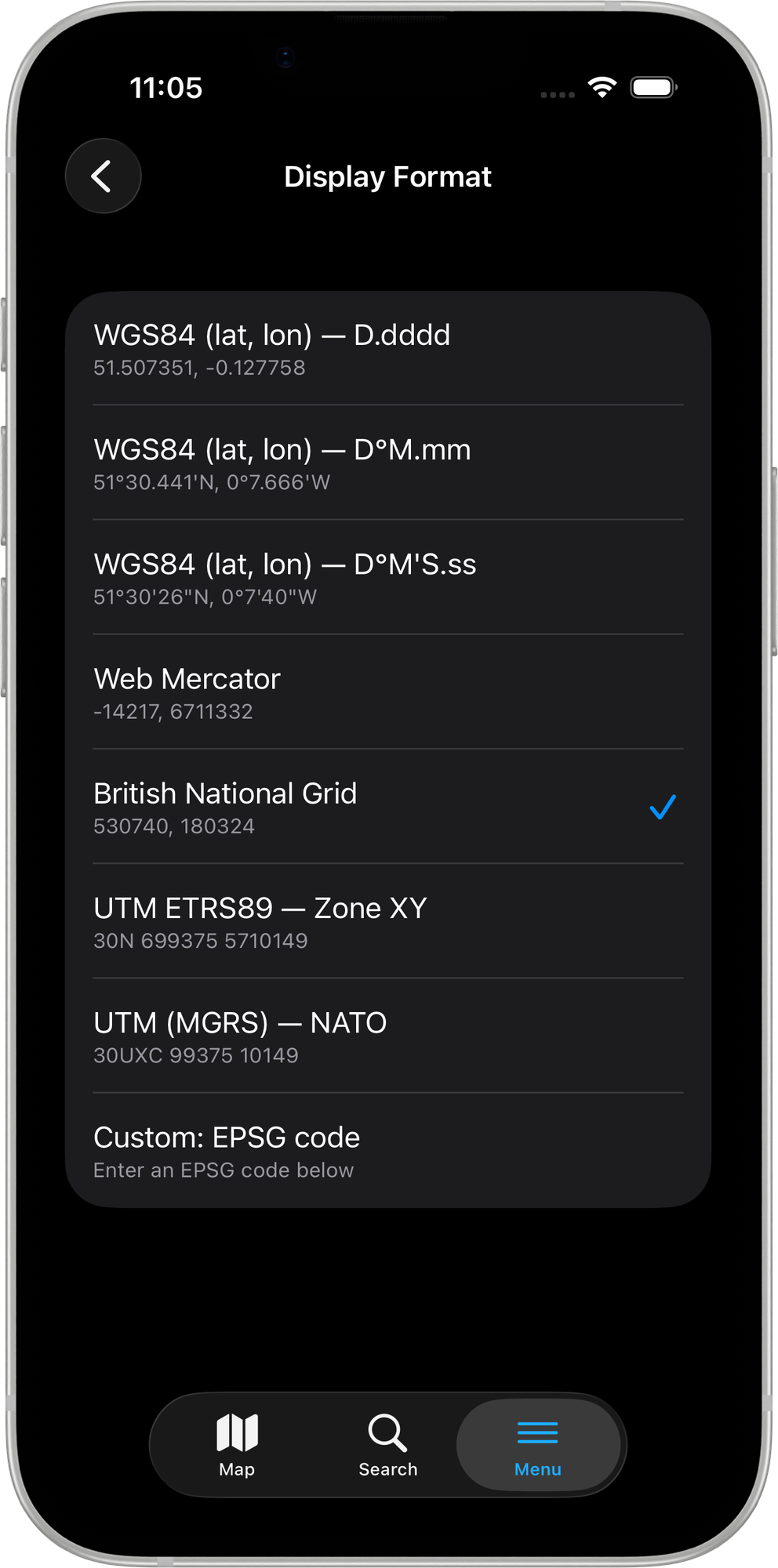

Sistema de coordenadas​

Elige cómo se muestran las coordenadas en el mapa, en las listas de elementos y durante la exportación de datos.

OpciónFormatoEjemplo
WGS84 (D,dddd)Grados decimales51,50134, -0,12797
WGS84 (D M,mm)Grados y minutos decimales51 30,08040' N, 0 7,67838' W
WGS84 (D M'S,ss)Grados, minutos y segundos51 30' 04,824'' N, 0 7' 40,703'' W
Web MercatorMetros EPSG:38573857285,42, -14245,67
British National GridMetros EPSG:27700530034,000, 179706,000
UTM ETRS89Huso UTM detectado automáticamente33U 456789,12, 5678901,23
UTM (MGRS)Cuadrícula militar de la OTAN33UVP 56789 78901
EPSG personalizadoCualquier código admitidoDefinido por el usuario

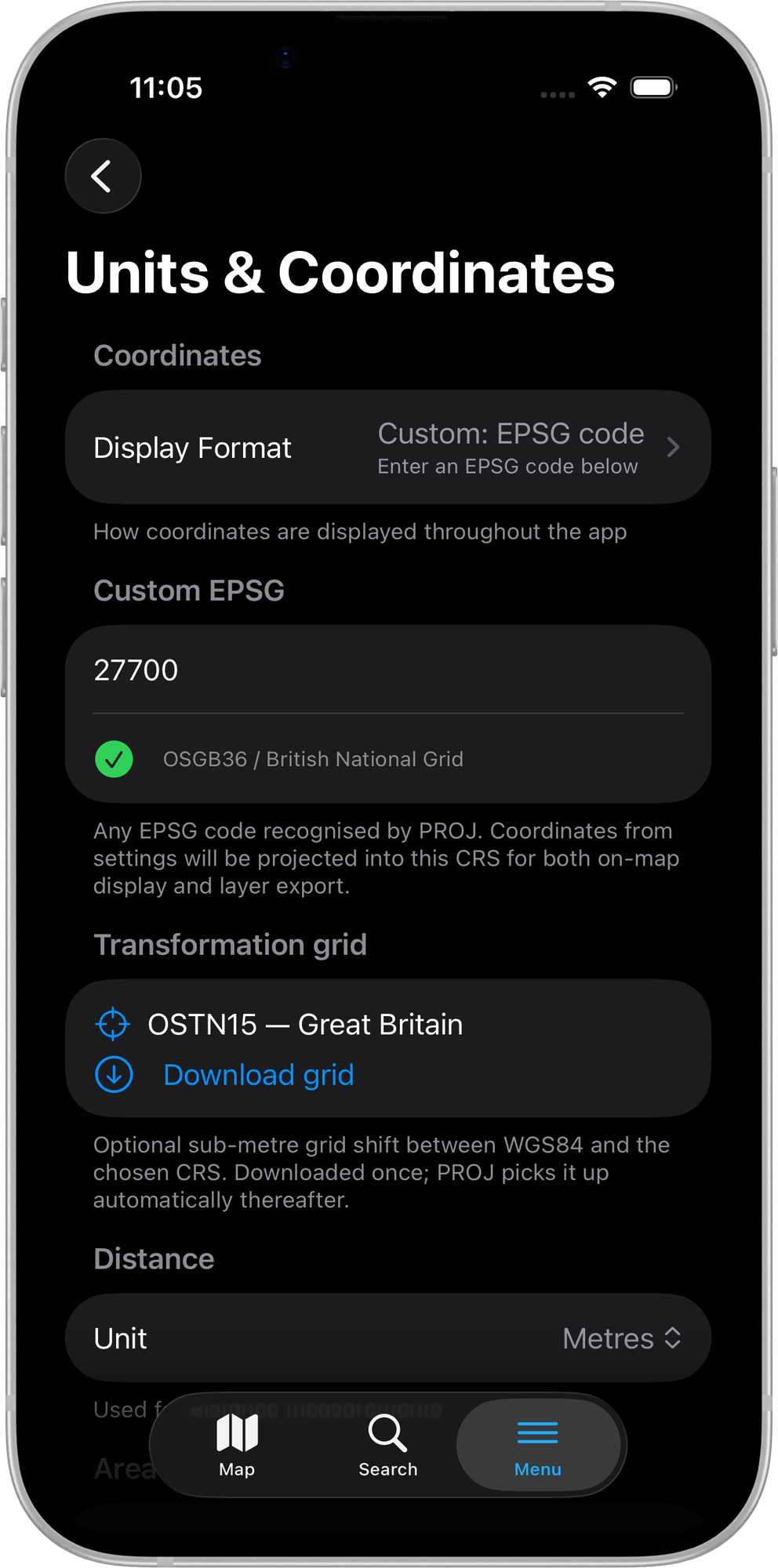

Código EPSG personalizado​

Elige Personalizado: código EPSG e introduce cualquier código EPSG admitido por la biblioteca de proyecciones. Resulta útil para sistemas de coordenadas nacionales o regionales que no figuran entre las opciones predefinidas. La aplicación admite miles de códigos EPSG; si el código no es válido o no está admitido, verás un error y el sistema vuelve a WGS84.

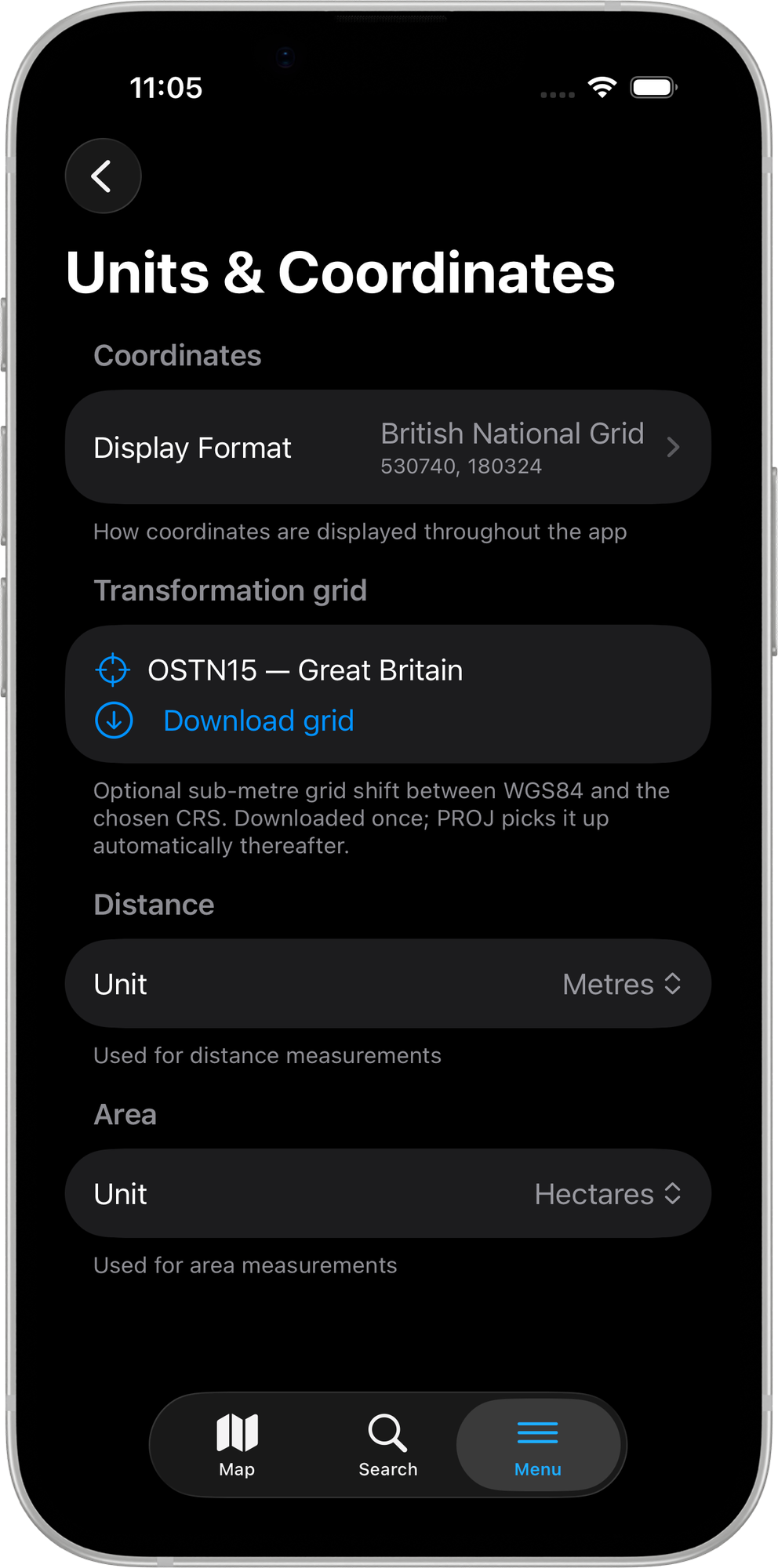

Unidad de longitud​

Elige la unidad para las medidas de distancia y las longitudes de línea:

  • Metros (m)
  • Yardas (yd)
  • Kilómetros (km)
  • Millas (mi)
  • Pies (ft)
  • Millas náuticas (nmi)
  • Sazhen (saz)

Unidad de área​

Elige la unidad para el cálculo de superficies de polígonos:

  • Metros cuadrados (m2)
  • Hectáreas (ha)
  • Áreas (a)
  • Kilómetros cuadrados (km2)
  • Millas cuadradas (mi2)
  • Acres (ac)
  • Pies cuadrados (ft2)
  • Millas náuticas cuadradas (nmi2)
  • Sazhen cuadrados (saz2)
  • Mu chino

Rejillas de alta precisión para sistemas de coordenadas​

Función Pro Plus

Las rejillas de alta precisión requieren una suscripción a Mapit Pro Plus.

Cuando eliges un sistema de coordenadas que dispone de una rejilla de transformación de datum compatible, aparece en los ajustes la opción Rejilla de datum de alta precisión. Estas rejillas ofrecen una precisión centimétrica al sustituir la transformación matemática de datum predeterminada (los parámetros TOWGS84) por una rejilla densa de correcciones medidas.

Cómo funciona​

Sin rejilla, las transformaciones entre datums locales y WGS84 usan una transformación de Helmert de 3 o 7 parámetros. Eso da una precisión típica de entre 2 y 10 metros según el datum. Con una rejilla activada, la transformación usa miles de puntos de control medidos e interpolados en toda la zona de cobertura, y alcanza una precisión submétrica o incluso centimétrica.

La corrección de la rejilla se aplica automáticamente a:

  • La visualización en el mapa: las coordenadas que aparecen en pantalla
  • La selección de elementos: las coordenadas del panel de detalles
  • La importación: shapefiles y otros archivos en la proyección local
  • La exportación: los datos exportados a la proyección local
  • La edición de geometría: la introducción manual de coordenadas
  • La búsqueda: la búsqueda por coordenadas en la proyección local

Descargar y activar una rejilla​

  1. Elige un sistema de coordenadas admitido (predefinido o mediante código EPSG personalizado)
  2. La sección Rejilla de datum de alta precisión aparece debajo del selector de sistema de coordenadas
  3. Toca Descargar rejilla para bajar el archivo a tu dispositivo

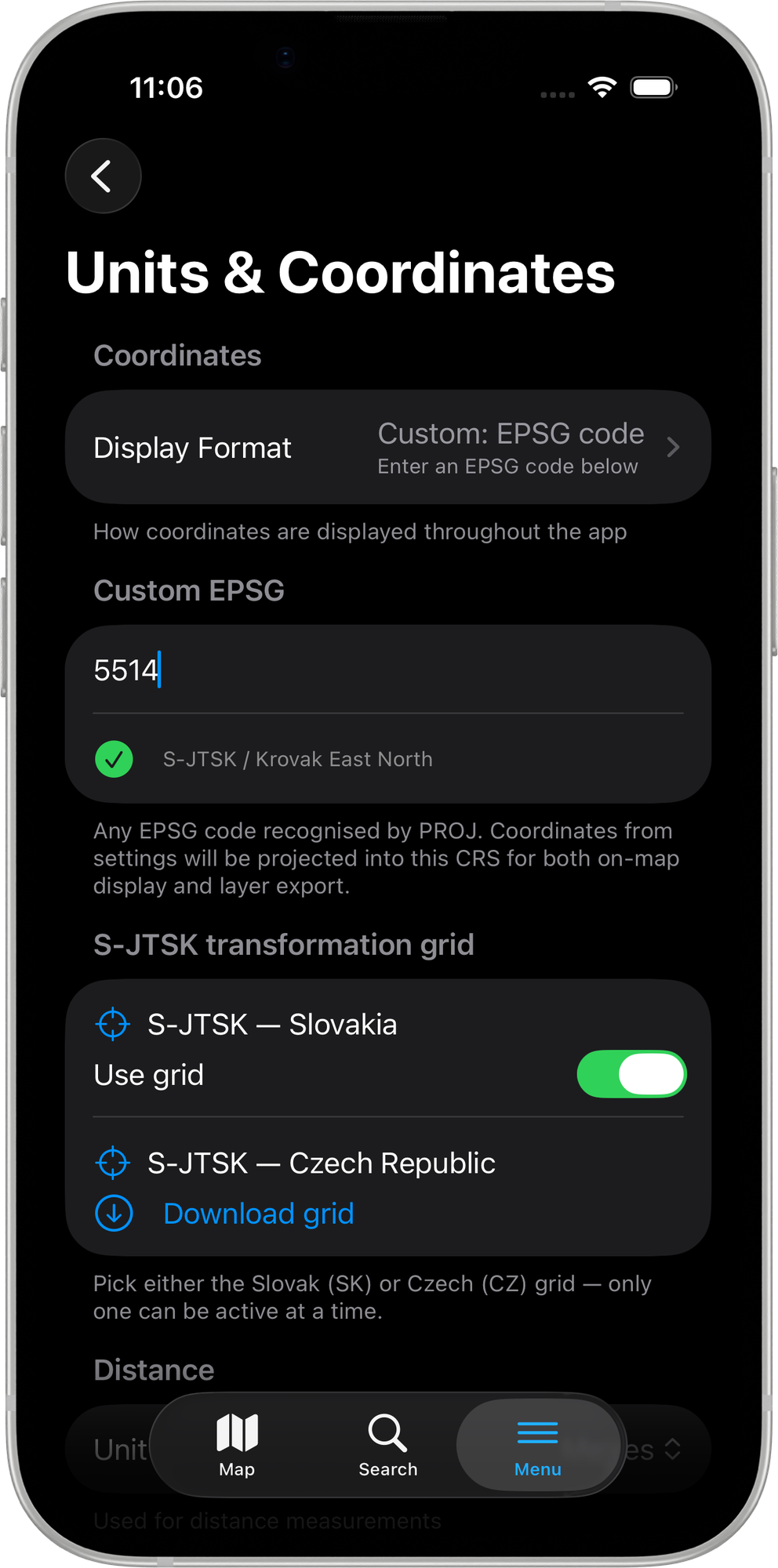

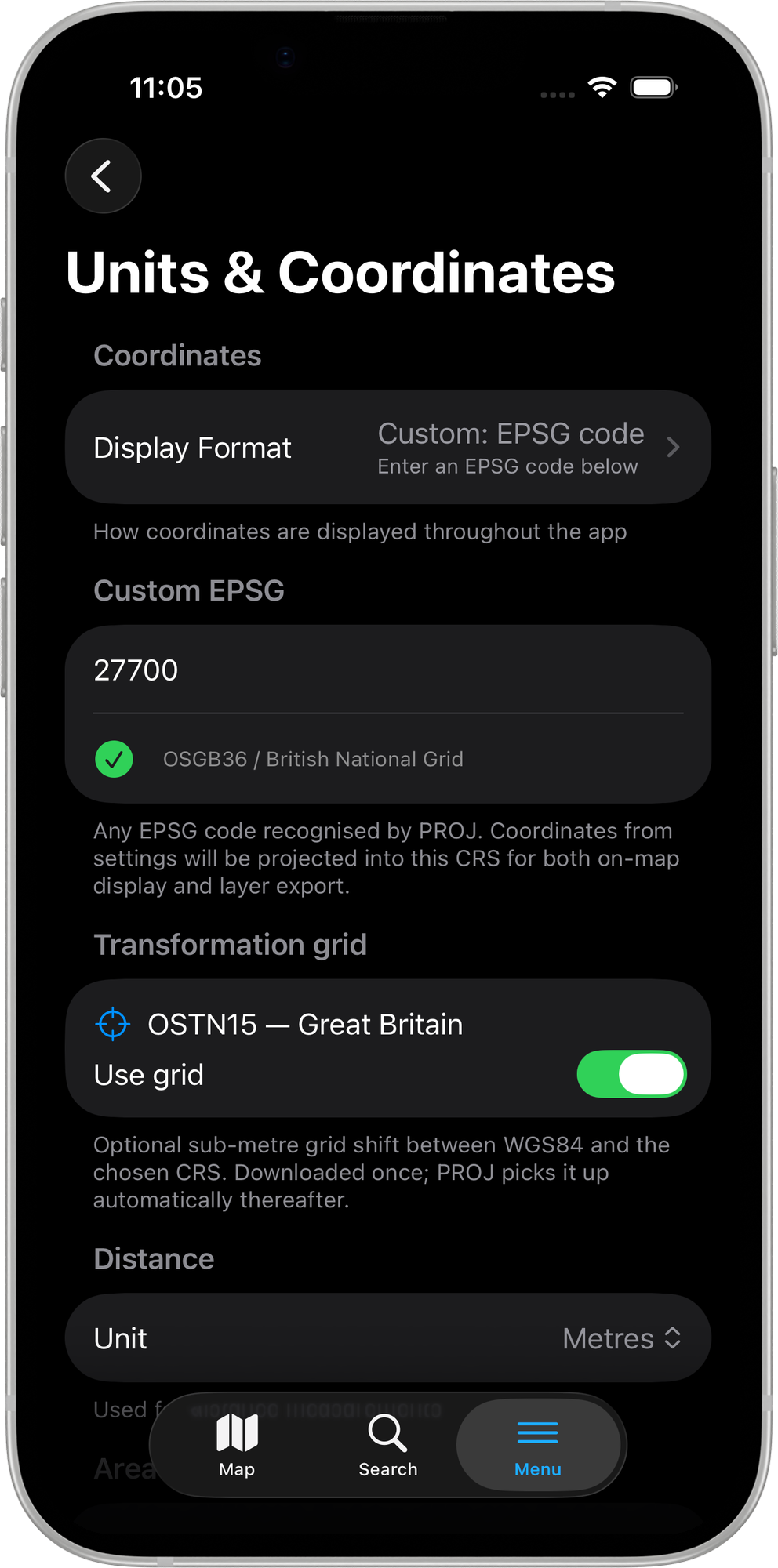

  4. Activa Usar rejilla de alta precisión para aplicar la corrección

Los archivos de rejilla se descargan una sola vez y se guardan localmente. Ocupan entre 59 KB y 51 MB según el país y la densidad de la rejilla.

Rejillas admitidas​

PaísRejillaCódigos EPSGTamaño
Reino UnidoOSTN15 (OSGB36 a ETRS89)2770015 MB
PortugalDatum 73 a ETRS89274931 MB
PortugalDatum Lisboa a ETRS89207901 MB
FranciaNTF a RGF9327561-27564, 27571-27574271 KB
AlemaniaDHDN BeTA2007 a ETRS8931466-3146982 KB
EspañaED50 a ETRS8923028-23031variable
Países BajosAmersfoort/RD a ETRS892899259 KB
BélgicaBD72 a ETRS89313705,3 MB
SuizaCH1903 a CH1903+217813,2 MB
ItaliaRoma40 a WGS843003, 3004973 KB
IslandiaISN93 a ISN201630572,0 MB
LetoniaLKS-92 a LKS-20203059538 KB
República ChecaCorrecciones S-JTSK5514, 5513, 2065286 KB
EslovaquiaCorrecciones S-JTSK5514, 5513, 2065682 KB

Origen de las rejillas​

Todas las rejillas proceden de datos oficiales de los organismos geodésicos:

  • Reino Unido: Ordnance Survey
  • Portugal: DGT (Direcao-Geral do Territorio)
  • Francia: IGN (Institut Geographique National)
  • Alemania: AdV/BKG (Bundesamt fur Kartographie und Geodasie)
  • Países Bajos: NSGI (Netherlands Partnership of Geodetic Infrastructure)
  • Bélgica: IGN Bélgica (Institut Geographique National)
  • Suiza: swisstopo (Oficina Federal de Topografía)
  • Italia: IGM (Istituto Geografico Militare)
  • Islandia: LMI (Landmaelingar Islands)
  • Letonia: LGIA (Agencia Letona de Información Geoespacial)
  • Australia: ICSM (Intergovernmental Committee on Surveying and Mapping)
  • Nueva Zelanda: LINZ (Land Information New Zealand)
  • EE. UU.: NOAA/NGS (National Geodetic Survey)
  • Canadá: NRCan (Natural Resources Canada)
  • República Checa: CUZK (Oficina Checa de Topografía, Cartografía y Catastro)
  • Eslovaquia: UGKK (Instituto Geodésico y Cartográfico)

Detalles técnicos​

La aplicación usa dos tipos de rejillas de corrección:

Las rejillas NTv2 (Reino Unido, Portugal, Francia, Alemania, España, Países Bajos, Bélgica, Suiza, Italia, Islandia, Letonia, Australia, Nueva Zelanda, EE. UU. y Canadá) operan en el espacio de coordenadas geográficas. Guardan los desplazamientos de latitud y longitud en segundos de arco a intervalos regulares. La aplicación realiza una interpolación bilineal entre los nodos de la rejilla para conseguir precisión dentro de cada celda. Para la exportación (de WGS84 al datum local), una transformación inversa iterativa converge a una precisión submilimétrica en 3 iteraciones.

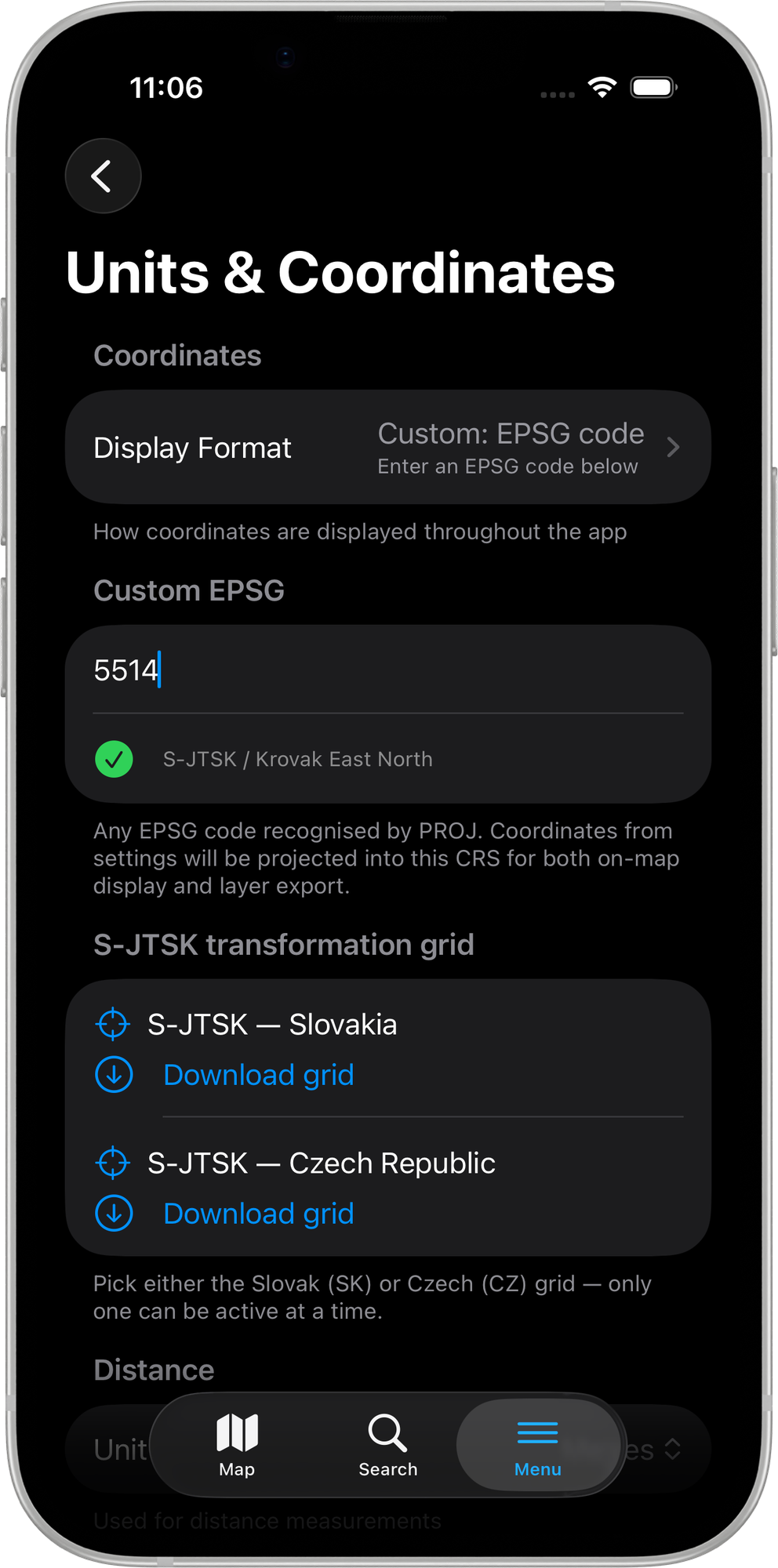

Las rejillas en espacio proyectado (República Checa y Eslovaquia) guardan correcciones X e Y en metros, aplicadas directamente sobre las coordenadas proyectadas Krovak. Estas usan interpolación bilineal sobre una rejilla regular en el espacio de coordenadas proyectadas.
