Modos de introducción de vértices

Mapit GIS ofrece varias formas de colocar vértices al crear o editar líneas y polígonos. Puedes alternar entre ellas en cualquier momento desde la barra de edición, y el modo adecuado depende de si estás sobre el propio elemento, digitalizando a partir del mapa o proyectando desde un punto conocido.

Formas de colocar un vértice​

MétodoCómo se coloca el vérticeUso habitual
RetículaEn tu posición GPS actual si el mapa está anclado al GPS, o en la retícula del mapa si no lo estáLevantamientos recorriendo el elemento, digitalización sobre la marcha con la retícula
Tocar en el mapaEn el punto exacto del mapa donde tocasDigitalización rápida en pantalla de esquinas a partir de imágenes aéreas o de un mapa base
Distancia y rumboEn un punto calculado, proyectado desde una ubicación de origen mediante una distancia y un rumboLevantar elementos a los que no se puede acceder directamente, o trabajar con un telémetro láser
Escribir coordenadasEn una coordenada exacta que tú escribes, en tu sistema de coordenadas de trabajoReplantear una marca conocida, o introducir una coordenada tomada de un informe

Los tres primeros son modos de introducción que se recorren desde la barra de edición. Escribir coordenadas es una acción aparte (mantener pulsado el botón Añadir), descrita más abajo en Introducir coordenadas a mano.

El modo de introducción activo se indica con el icono del botón de cambio de modo de la barra de edición:

  • Retícula rellena con un punto central: Retícula, mapa anclado al GPS
  • Retícula hueca: Retícula, cursor del mapa (GPS desanclado)
  • Dedo tocando: Tocar en el mapa
  • Regla con un ángulo: Distancia y rumbo

Cambiar de modo​

Inicia una sesión de edición en una capa de líneas o polígonos y toca el botón modo de introducción de vértices de la barra de edición para pasar al siguiente modo disponible. Tu elección se recuerda y se aplica a todas las sesiones de edición posteriores hasta que la cambies.

El ciclo solo incluye los modos que realmente puedes usar:

  • Retícula siempre está incluido.

  • Tocar en el mapa siempre está incluido.

  • Distancia y rumbo solo aparece en el ciclo cuando lo has activado en Ajustes > Ajustes de levantamiento > Método de distancia y rumbo. Al desactivar ese ajuste, desaparece del ciclo automáticamente.

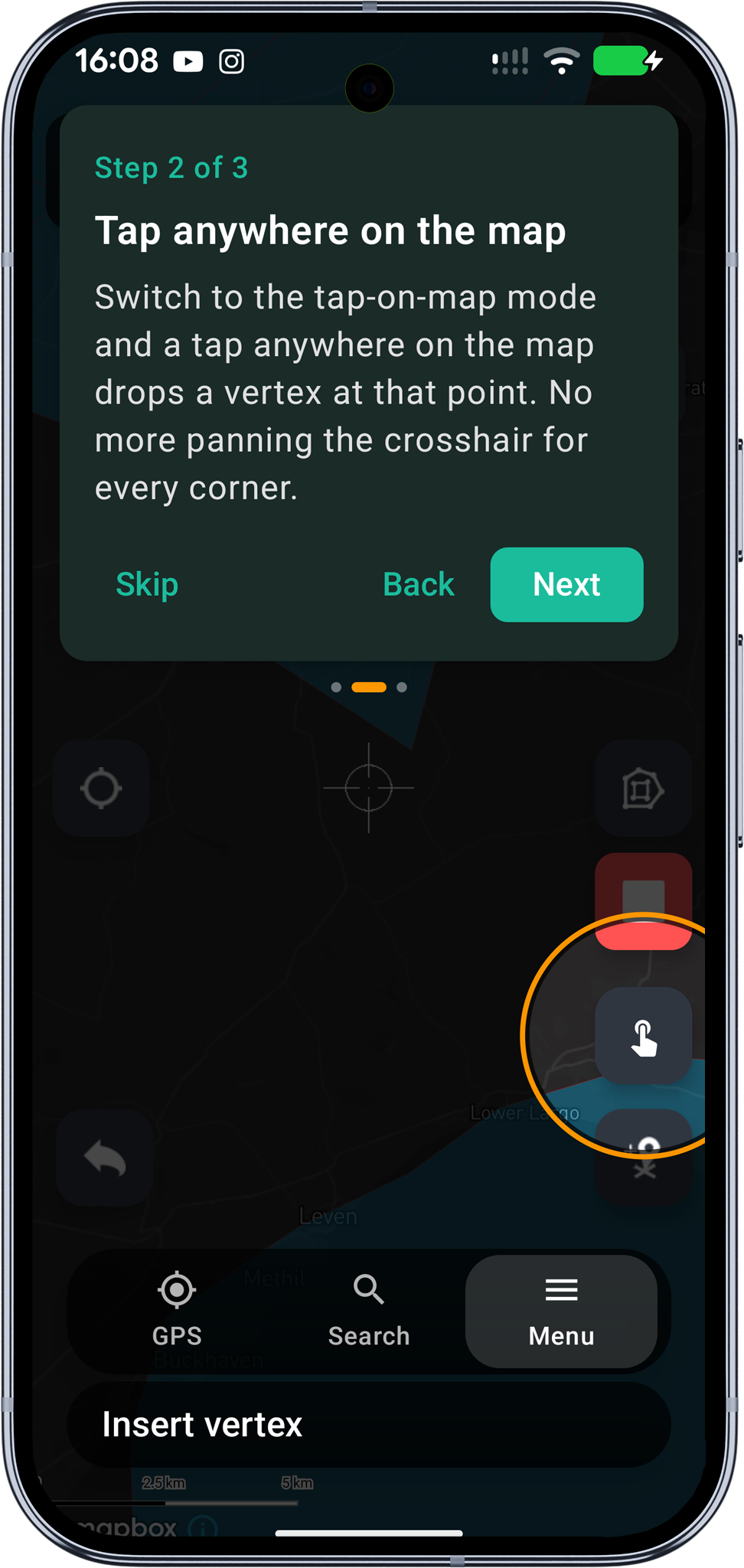

    Mapit GIS Professional - Modo Tocar en el mapa activo en la barra de edición - Android
    La pastilla del modo de introducción de vértices en la barra de edición. Tócala para recorrer los modos disponibles.
tip

Si activas el método de distancia y rumbo en los ajustes de levantamiento mientras hay una sesión de edición en curso, el modo activo pasará a ser Distancia y rumbo en tu siguiente sesión: activar el ajuste indica tu intención de usarlo.

Modo Retícula​

Es el flujo clásico de captura de datos de Mapit. El punto que acaba en tu capa es:

  • Tu posición GPS cuando el mapa está centrado en el GPS.
  • La retícula del mapa (el centro de la pantalla) cuando el anclaje al GPS está desactivado.

Toca Insertar vértices en la barra de edición para añadir la posición actual a la geometría. Este modo está disponible para todos los usuarios y funciona con cualquier plan de suscripción.

El modo Retícula es el único que puede usar el promediado de posición, el filtro de precisión mínima, la corrección por altura de antena y las alturas ortométricas con modelo de geoide, ya que todas ellas consumen el flujo GNSS en vivo.

Modo Tocar en el mapa​

Con este modo activo, cada toque en el mapa coloca un vértice nuevo en la coordenada tocada. Es la forma más rápida de construir una figura cuando ya sabes dónde están las esquinas gracias a una imagen aérea, un mapa base u otra capa de referencia.

Tocar en el mapa funciona con:

  • Elementos nuevos: punto, línea o polígono.
  • Elementos multiparte: los toques se añaden a la parte seleccionada de un MultiLineString o un MultiPolygon.
  • Anillos interiores (huecos): mientras el modo de anillo está activo.
  • Elementos existentes: al tocar se añade un vértice al final de la geometría que estás editando, igual que haría el modo Retícula.

Como las coordenadas proceden del punto tocado y no del GNSS, aquí no se aplican ni el filtro de precisión ni el promediado de posición.

Pro+ hace que el modo Tocar sea topológicamente limpio

Con una suscripción Pro+ puedes activar el ajuste de vértices. Al tocar dentro del radio de captura de un vértice o una arista existente, el vértice nuevo se ajusta exactamente sobre él, lo que produce vértices compartidos entre elementos contiguos y límites estancos.

Modo Distancia y rumbo​

Usa este modo cuando el punto de destino no sea accesible directamente: por ejemplo, la otra orilla de un río, la copa de un árbol o una poligonal desde una base conocida. Introduces una distancia horizontal y un rumbo verdadero desde una ubicación de origen y Mapit proyecta el destino sobre el mapa.

Consulta Método de proyección de puntos para el flujo de trabajo completo, la gestión de puntos base y la compatibilidad con telémetros láser Bluetooth.

Para que este modo forme parte del ciclo de la barra, primero debes activarlo en Ajustes > Ajustes de levantamiento > Método de distancia y rumbo. Sin ese ajuste, el ciclo se queda en dos modos (Retícula y Tocar en el mapa), para que no recorras un modo que no puedes usar.

Introducir coordenadas a mano​

Además de los tres modos de introducción, puedes colocar un punto o un vértice en una posición exacta escrita a mano en lugar de capturarla del GPS, de la retícula o de un toque. Resulta ideal para replantear una marca conocida, introducir una coordenada tomada de un informe o desplazar una posición hasta un valor preciso.

  • Elemento de punto nuevo: mantén pulsado el botón Añadir elemento con una capa de puntos activa.
  • Vértice de línea o polígono: mantén pulsado el botón Insertar vértices durante una sesión de captura o de edición.

Se abre un cuadro de introducción de coordenadas, precargado con tu posición actual para que resulte rápido ajustarlo a un valor conocido. Escribe la coordenada en el formato que convenga a tus datos (grados decimales, grados y minutos, grados/minutos/segundos, UTM, MGRS, o las coordenadas X e Y proyectadas de tu sistema de coordenadas de trabajo) y toca Añadir. Mapit valida la entrada, coloca ahí el punto o el vértice y, si se trata de un elemento nuevo, continúa con el formulario de atributos habitual.

La primera vez que toques Añadir elemento o Insertar vértices después de recibir esta función, un aviso puntual te recordará el gesto de mantener pulsado.

Interacción con las herramientas de edición existentes​

Los tres modos conviven con las herramientas de sesión de edición que ya conoces:

  • Al tocar un vértice existente de la sesión, se selecciona, para que puedas arrastrarlo o borrarlo.
  • Al tocar el indicador de un punto medio, ese punto medio asciende a vértice real.
  • El botón Atrás sigue eliminando el último vértice añadido, con independencia del modo que lo haya añadido.
  • El modo de anillo, la edición multiparte y el tratamiento de los valores Z se comportan igual en los tres modos.

Solo cuando tu toque no alcanza ningún vértice ni punto medio de la sesión toma el relevo el modo de introducción activo y añade un vértice nuevo.
