Einheiten & Koordinaten

Die Einstellungen unter „Einheiten & Koordinaten“ legen fest, wie Positionen, Entfernungen und Flächen in ganz Mapit GIS angezeigt werden. Sie können zwischen mehreren Koordinatenformaten wählen, einen eigenen EPSG-Projektionscode festlegen und die Maßeinheiten konfigurieren.

Öffnen Sie Einstellungen > Maßeinheiten & Koordinaten, um diese Optionen aufzurufen.

Koordinatensystem​

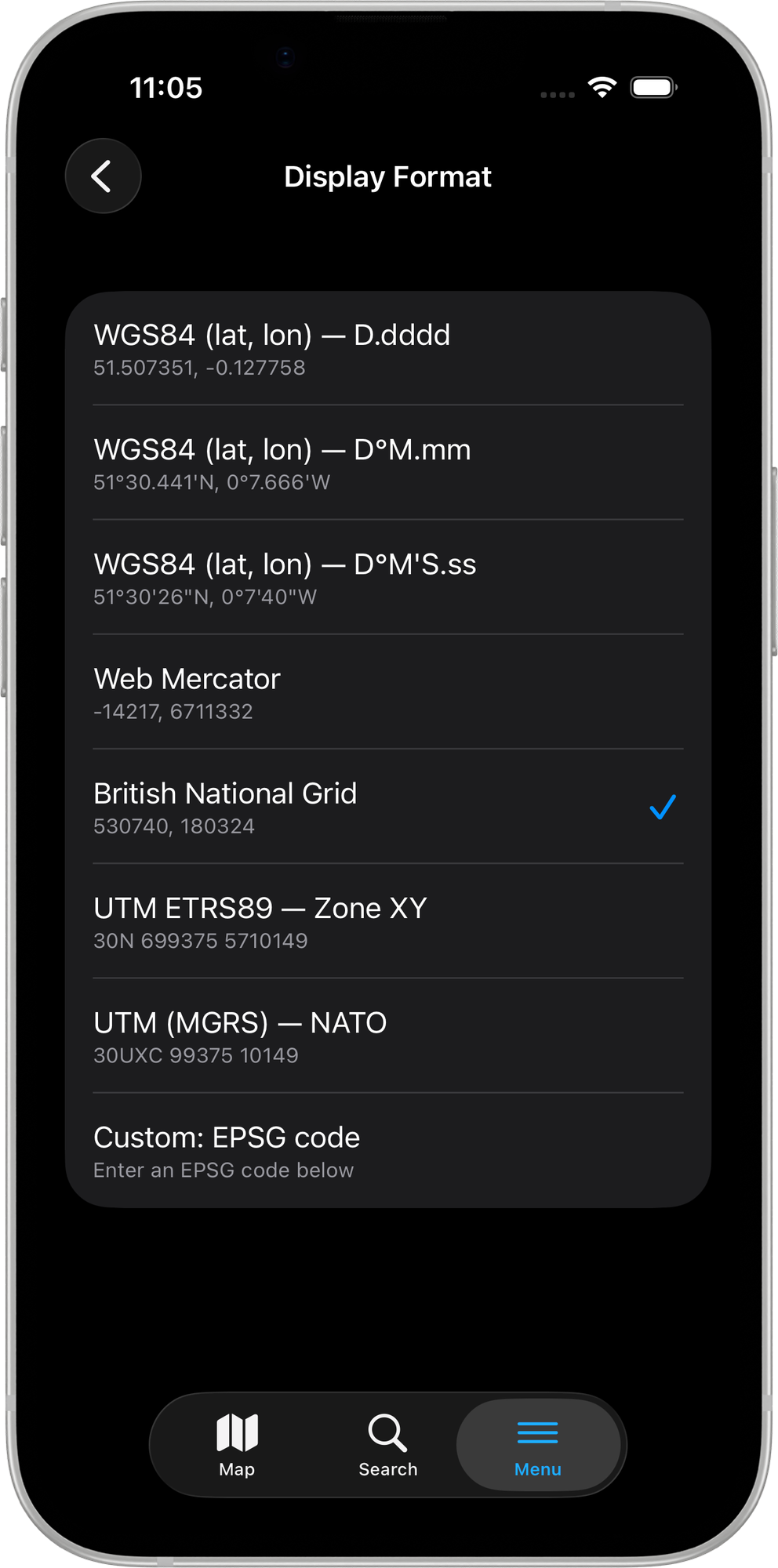

Wählen Sie, wie Koordinaten auf der Karte, in Feature-Listen und beim Datenexport angezeigt werden.

OptionFormatBeispiel
WGS84 (D.dddd)Dezimalgrad51.50134, -0.12797
WGS84 (D M.mm)Grad und Dezimalminuten51 30.08040' N, 0 7.67838' W
WGS84 (D M'S.ss)Grad, Minuten, Sekunden51 30' 04.824'' N, 0 7' 40.703'' W
Web MercatorEPSG:3857, Meter3857285.42, -14245.67

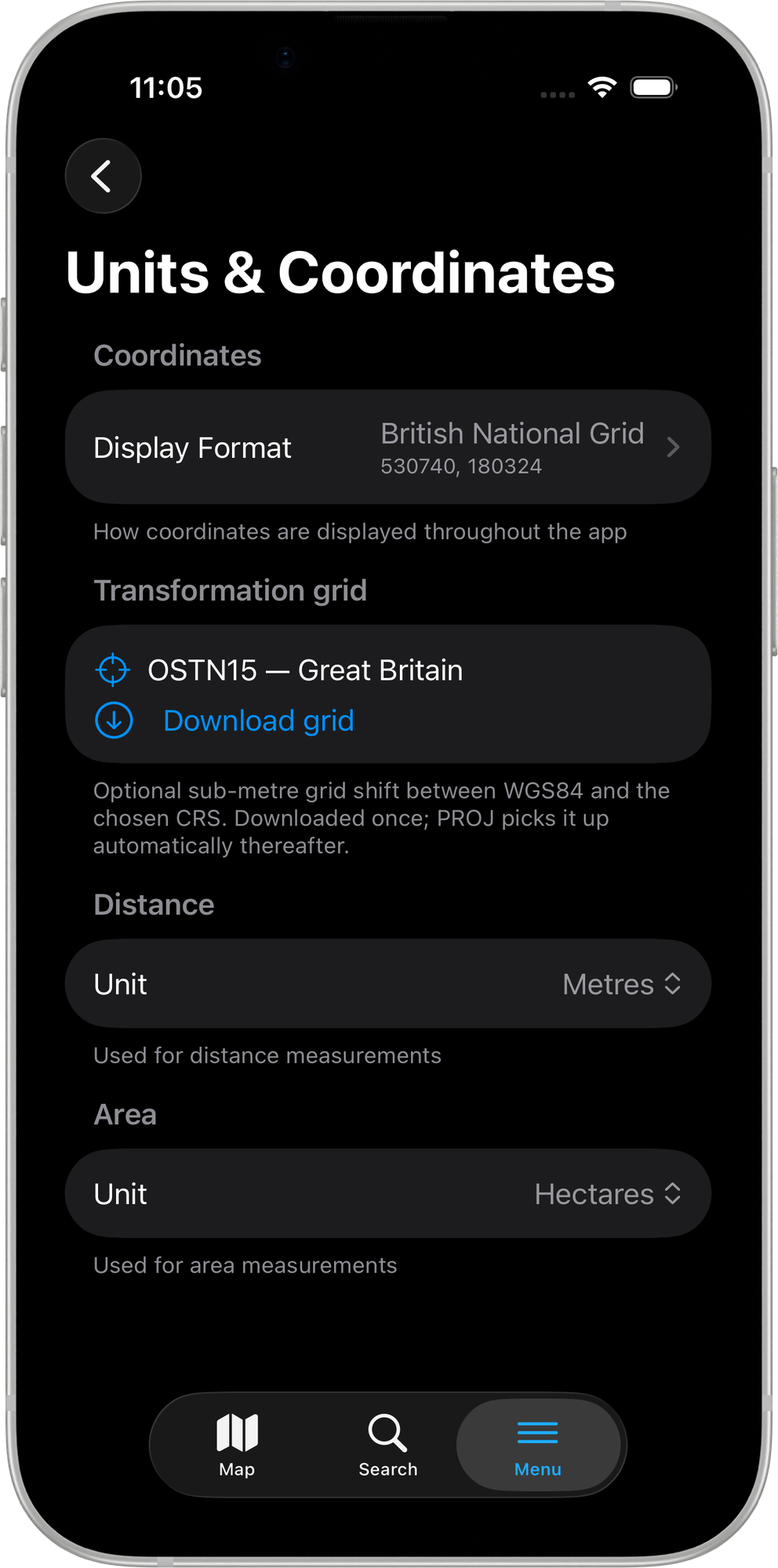

British National GridEPSG:27700, Meter530034.000, 179706.000
UTM ETRS89Automatisch erkannte UTM-Zone33U 456789.12, 5678901.23
UTM (MGRS)NATO-Militärgitter33UVP 56789 78901
Custom EPSGJeder unterstützte CodeBenutzerdefiniert

Benutzerdefinierter EPSG-Code​

Wählen Sie Custom: EPSG code und geben Sie einen beliebigen EPSG-Code ein, den die Projektionsbibliothek unterstützt. Das ist nützlich für nationale oder regionale Koordinatensysteme, die in den voreingestellten Optionen nicht aufgeführt sind. Die App unterstützt Tausende von EPSG-Codes – ist der Code ungültig oder wird er nicht unterstützt, sehen Sie eine Fehlermeldung, und das System kehrt zu WGS84 zurück.

Längeneinheit​

Wählen Sie die Einheit für Entfernungsmessungen und Linienlängen:

  • Meter (m)
  • Yard (yd)
  • Kilometer (km)
  • Meile (mi)
  • Fuß (ft)
  • Seemeile (nmi)
  • Saschen (saz)

Flächeneinheit​

Wählen Sie die Einheit für die Flächenberechnung von Polygonen:

  • Quadratmeter (m2)
  • Hektar (ha)
  • Ar (a)
  • Quadratkilometer (km2)
  • Quadratmeile (mi2)
  • Acre (ac)
  • Quadratfuß (ft2)
  • Quadratseemeile (nmi2)
  • Quadratsaschen (saz2)
  • Chinesisches Mu

Hochgenaue Gitter für Koordinatensysteme​

Pro-Plus-Funktion

Hochgenaue Gitter für Koordinatensysteme erfordern ein Mapit Pro Plus-Abonnement.

Wenn Sie ein Koordinatensystem wählen, für das ein passendes Gitter zur Datumstransformation existiert, erscheint in den Einstellungen die Option Hochgenaues Transformationsgitter. Diese Gitter liefern Koordinaten mit Zentimetergenauigkeit, indem sie die standardmäßige mathematische Datumstransformation (TOWGS84-Parameter) durch ein dichtes Gitter gemessener Korrekturen ersetzen.

Funktionsweise​

Ohne Gitter verwenden Koordinatentransformationen zwischen lokalen Datumssystemen und WGS84 eine Helmert-Transformation mit 3 oder 7 Parametern. Das ergibt je nach Datum eine typische Genauigkeit von 2–10 Metern. Mit aktiviertem Gitter nutzt die Transformation Tausende vermessener Passpunkte, die über das Abdeckungsgebiet interpoliert werden, und erreicht so Submeter- oder sogar Zentimetergenauigkeit.

Die Gitterkorrektur wird automatisch angewendet auf:

  • Kartenanzeige - auf dem Bildschirm angezeigte Koordinaten
  • Feature-Auswahl - Koordinaten im Detailblatt des Features
  • Import - Shapefiles und andere Dateien in der lokalen Projektion
  • Export - in die lokale Projektion exportierte Daten
  • Geometrie bearbeiten - manuelle Koordinateneingabe
  • Suche - Koordinatensuche in der lokalen Projektion

Ein Gitter herunterladen und aktivieren​

  1. Wählen Sie ein unterstütztes Koordinatensystem (Voreinstellung oder benutzerdefinierter EPSG-Code)
  2. Unter der Auswahl des Koordinatensystems erscheint der Abschnitt Hochgenaues Transformationsgitter

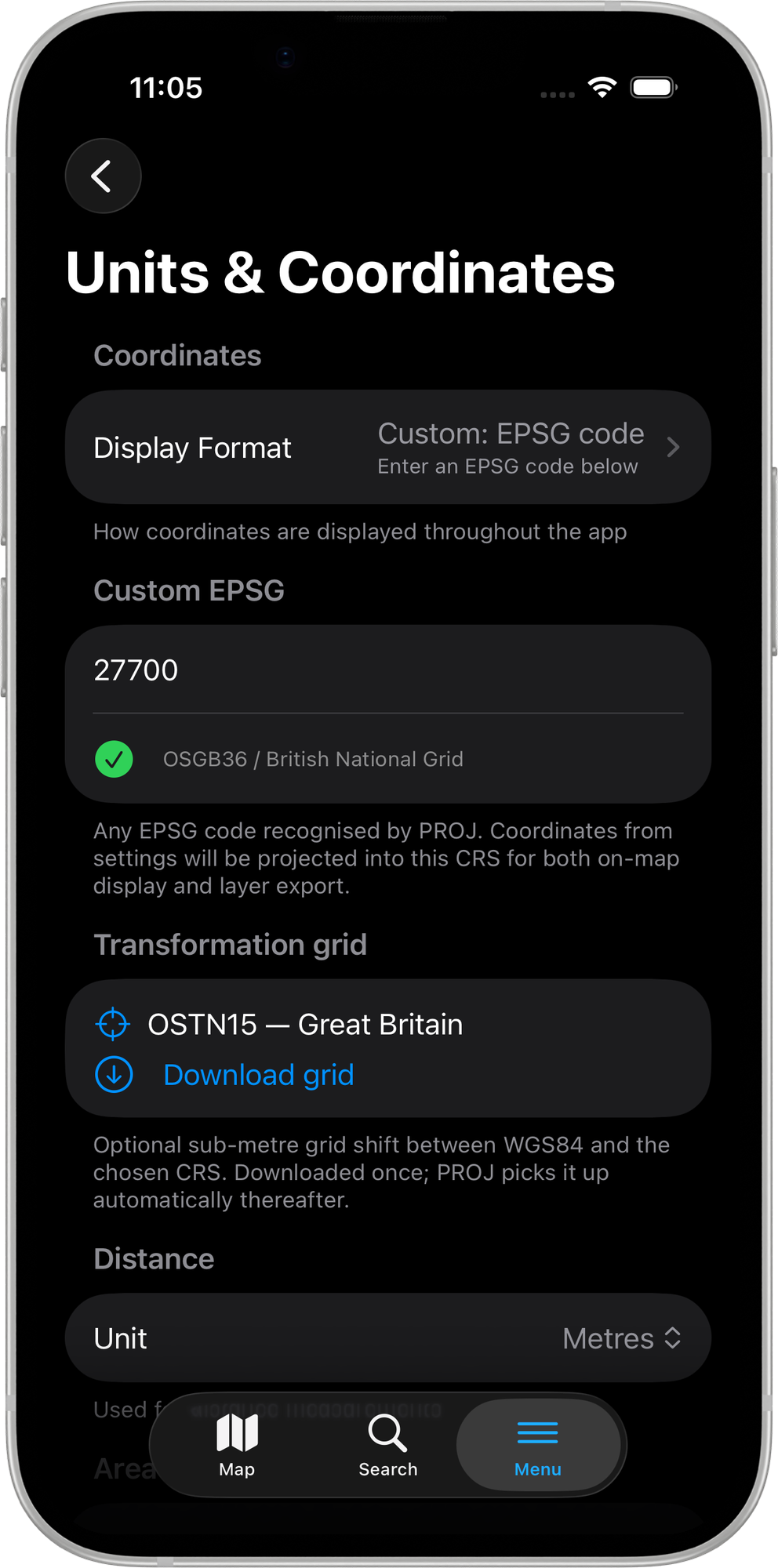

  3. Tippen Sie auf Gitter herunterladen, um die Gitterdatei auf Ihr Gerät herunterzuladen

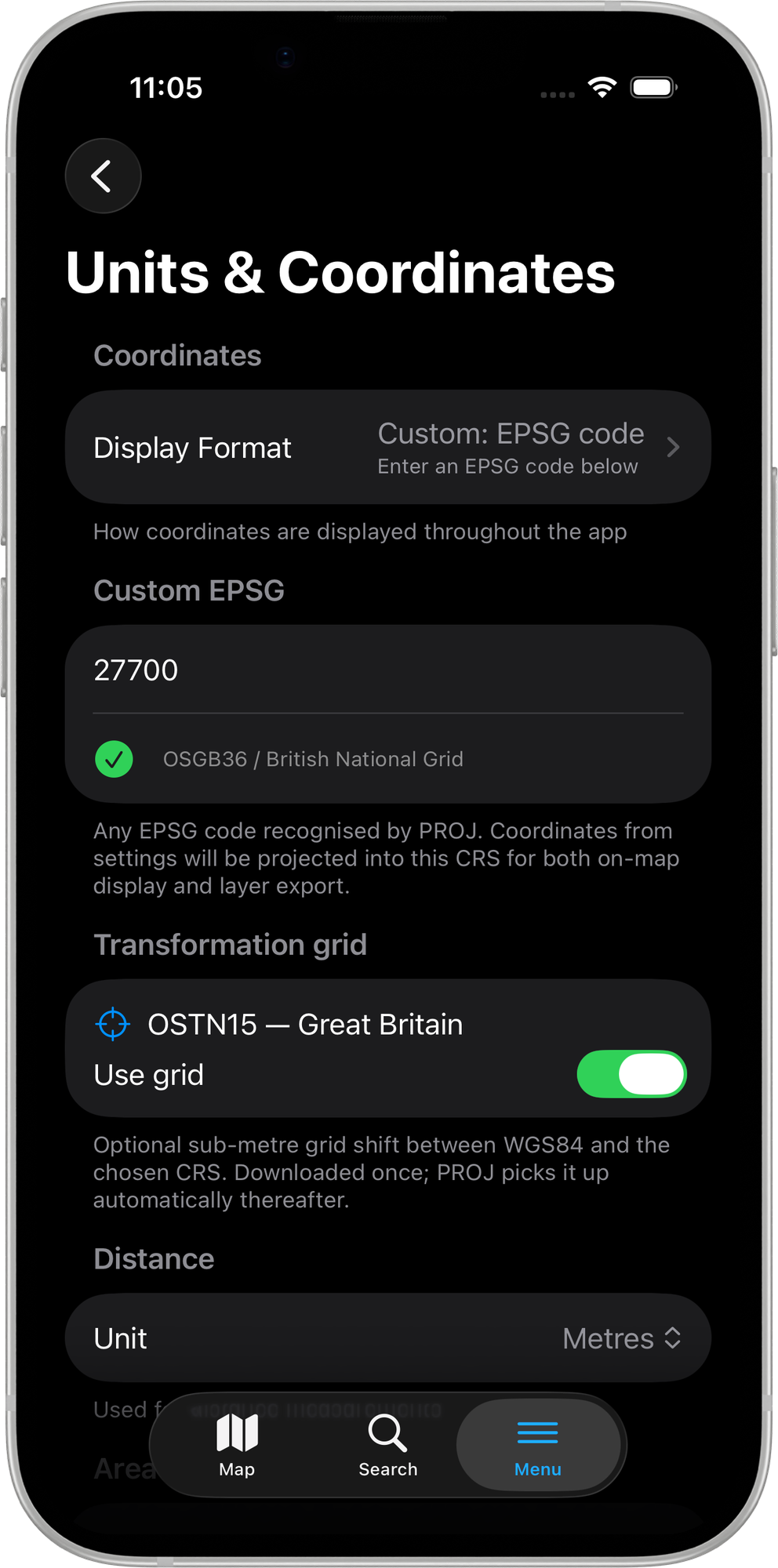

  4. Schalten Sie Hochgenaues Gitter verwenden ein, um die Korrektur zu aktivieren

Gitterdateien werden einmal heruntergeladen und lokal gespeichert. Sie sind je nach Land und Gitterdichte zwischen 59 KB und 51 MB groß.

Unterstützte Gitter​

LandGitterEPSG-CodesGröße
Vereinigtes KönigreichOSTN15 (OSGB36 nach ETRS89)2770015 MB
PortugalDatum 73 nach ETRS89274931 MB
PortugalDatum Lisboa nach ETRS89207901 MB
FrankreichNTF nach RGF9327561-27564, 27571-27574271 KB
DeutschlandDHDN BeTA2007 nach ETRS8931466-3146982 KB
SpanienED50 nach ETRS8923028-23031unterschiedlich
NiederlandeAmersfoort/RD nach ETRS892899259 KB
BelgienBD72 nach ETRS89313705,3 MB
SchweizCH1903 nach CH1903+217813,2 MB
ItalienRoma40 nach WGS843003, 3004973 KB
IslandISN93 nach ISN201630572,0 MB
LettlandLKS-92 nach LKS-20203059538 KB

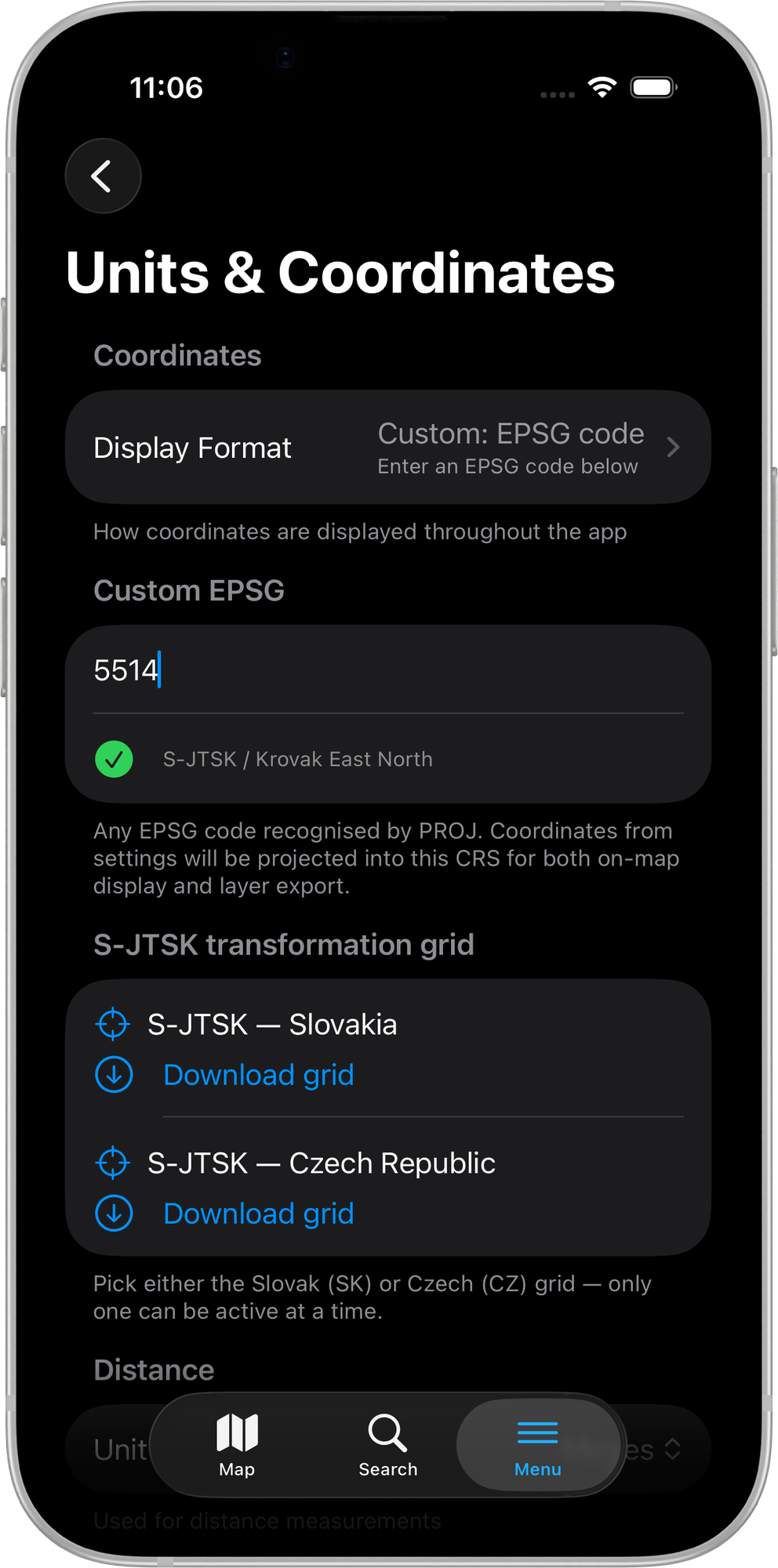

TschechienS-JTSK-Korrekturen5514, 5513, 2065286 KB
SlowakeiS-JTSK-Korrekturen5514, 5513, 2065682 KB

Herkunft der Gitter​

Alle Gitter beruhen auf amtlichen Daten der jeweiligen Geodäsiebehörden:

  • Vereinigtes Königreich: Ordnance Survey
  • Portugal: DGT (Direcao-Geral do Territorio)
  • Frankreich: IGN (Institut Geographique National)
  • Deutschland: AdV/BKG (Bundesamt für Kartographie und Geodäsie)
  • Niederlande: NSGI (Nederlandse Samenwerking Geodetische Infrastructuur)
  • Belgien: IGN Belgien (Institut Geographique National)
  • Schweiz: swisstopo (Bundesamt für Landestopografie)
  • Italien: IGM (Istituto Geografico Militare)
  • Island: LMI (Landmaelingar Islands)
  • Lettland: LGIA (Lettische Agentur für Geodaten)
  • Australien: ICSM (Intergovernmental Committee on Surveying and Mapping)
  • Neuseeland: LINZ (Land Information New Zealand)
  • USA: NOAA/NGS (National Geodetic Survey)
  • Kanada: NRCan (Natural Resources Canada)
  • Tschechien: CUZK (Tschechisches Amt für Vermessung, Kartographie und Kataster)
  • Slowakei: UGKK (Amt für Geodäsie, Kartographie und Kataster)

Technische Details​

Die App verwendet zwei Arten von Korrekturgittern:

NTv2-Gitter (Vereinigtes Königreich, Portugal, Frankreich, Deutschland, Spanien, Niederlande, Belgien, Schweiz, Italien, Island, Lettland, Australien, Neuseeland, USA, Kanada) arbeiten im geografischen Koordinatenraum. Sie speichern Breiten- und Längenverschiebungen in Bogensekunden in regelmäßigen Gitterabständen. Die App interpoliert bilinear zwischen den Gitterknoten, um eine Genauigkeit unterhalb der Maschenweite zu erreichen. Für den Export (WGS84 ins lokale Datum) konvergiert eine iterative Rücktransformation in 3 Iterationen auf eine Präzision im Submillimeterbereich.

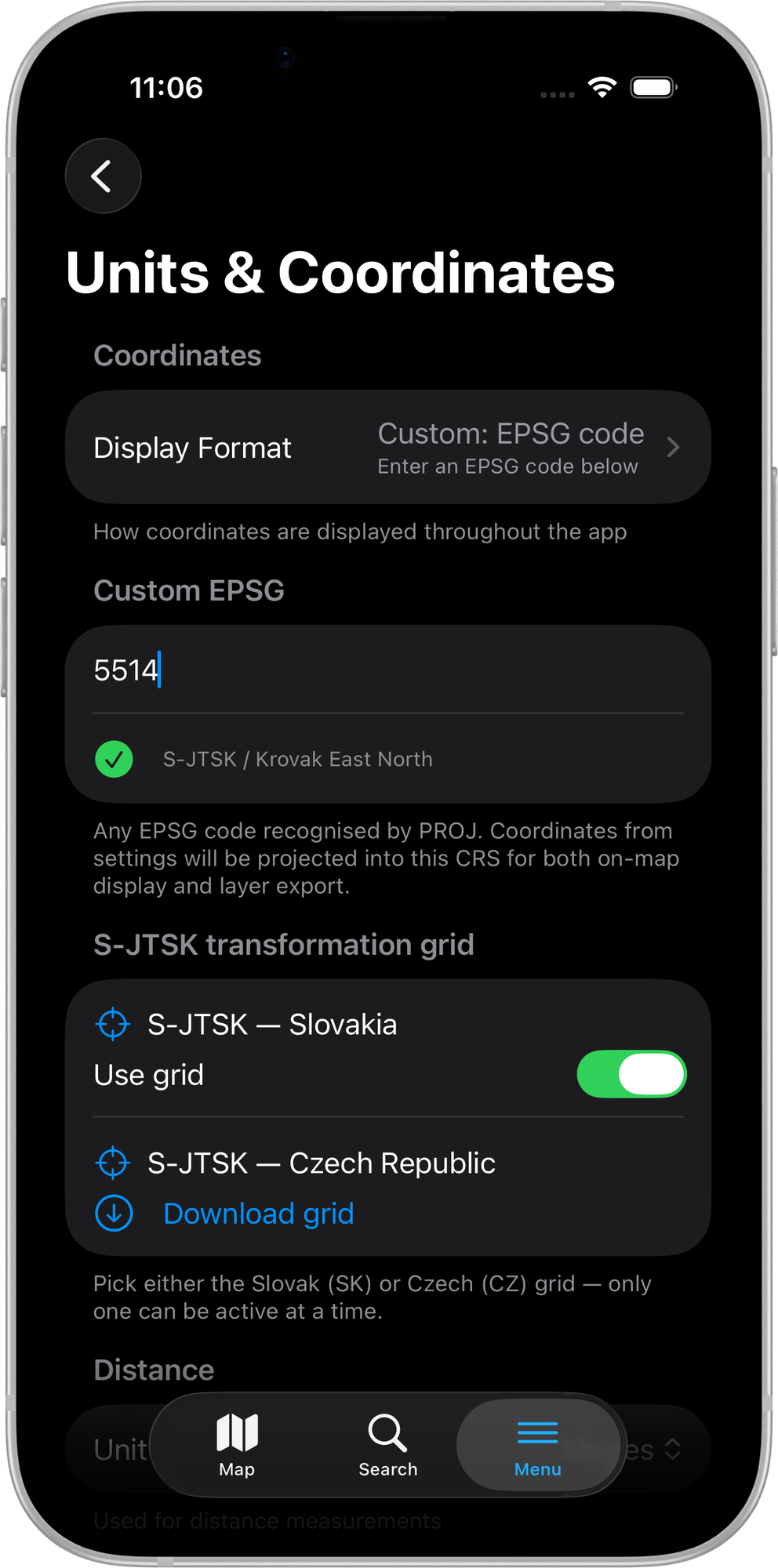

Gitter im projizierten Raum (Tschechien, Slowakei) speichern Rechts- und Hochwertkorrekturen in Metern, die direkt auf projizierte Krovak-Koordinaten angewendet werden. Sie verwenden eine bilineare Interpolation auf einem regelmäßigen Gitter im projizierten Koordinatenraum.
