Jednostki i współrzędne

Ustawienia jednostek i współrzędnych decydują o tym, jak w całym Mapit GIS wyświetlane są pozycje, odległości i powierzchnie. Możesz wybrać jeden z kilku formatów współrzędnych, ustawić własny kod EPSG odwzorowania oraz skonfigurować jednostki miary.

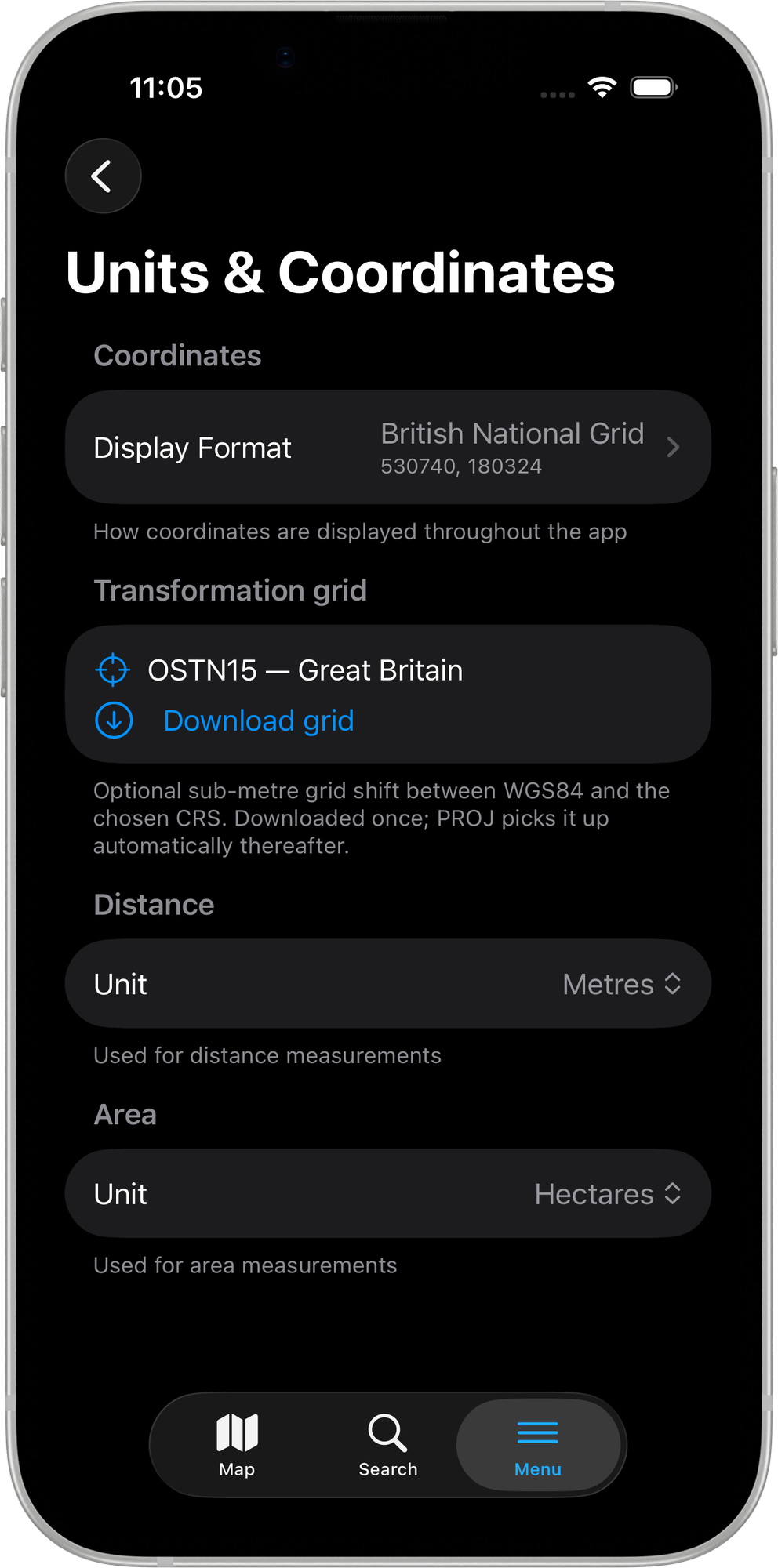

Przejdź do Ustawienia > Jednostki i współrzędne, aby uzyskać dostęp do tych opcji.

Układ współrzędnych​

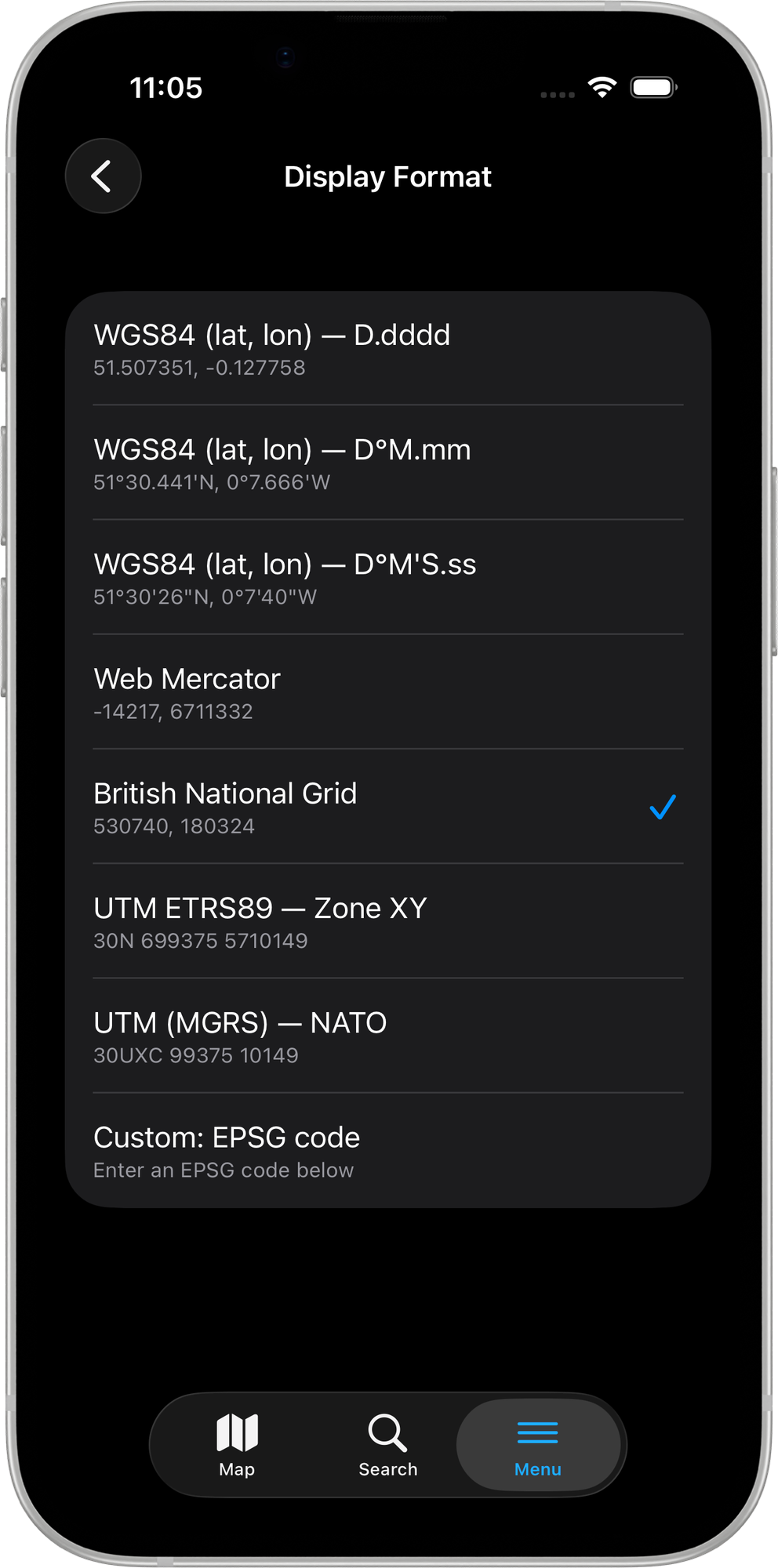

Wybierz sposób wyświetlania współrzędnych na mapie, na listach obiektów oraz przy eksporcie danych.

OpcjaFormatPrzykład
WGS84 (D.dddd)Stopnie dziesiętne51.50134, -0.12797
WGS84 (D M.mm)Stopnie i minuty dziesiętne51 30.08040' N, 0 7.67838' W
WGS84 (D M'S.ss)Stopnie, minuty, sekundy51 30' 04.824'' N, 0 7' 40.703'' W
Web MercatorEPSG:3857 w metrach3857285.42, -14245.67
British National GridEPSG:27700 w metrach530034.000, 179706.000
UTM ETRS89Automatycznie wykryta strefa UTM33U 456789.12, 5678901.23
UTM (MGRS)Siatka wojskowa NATO33UVP 56789 78901
Własny EPSGDowolny obsługiwany kodDefiniowany przez użytkownika

Własny kod EPSG​

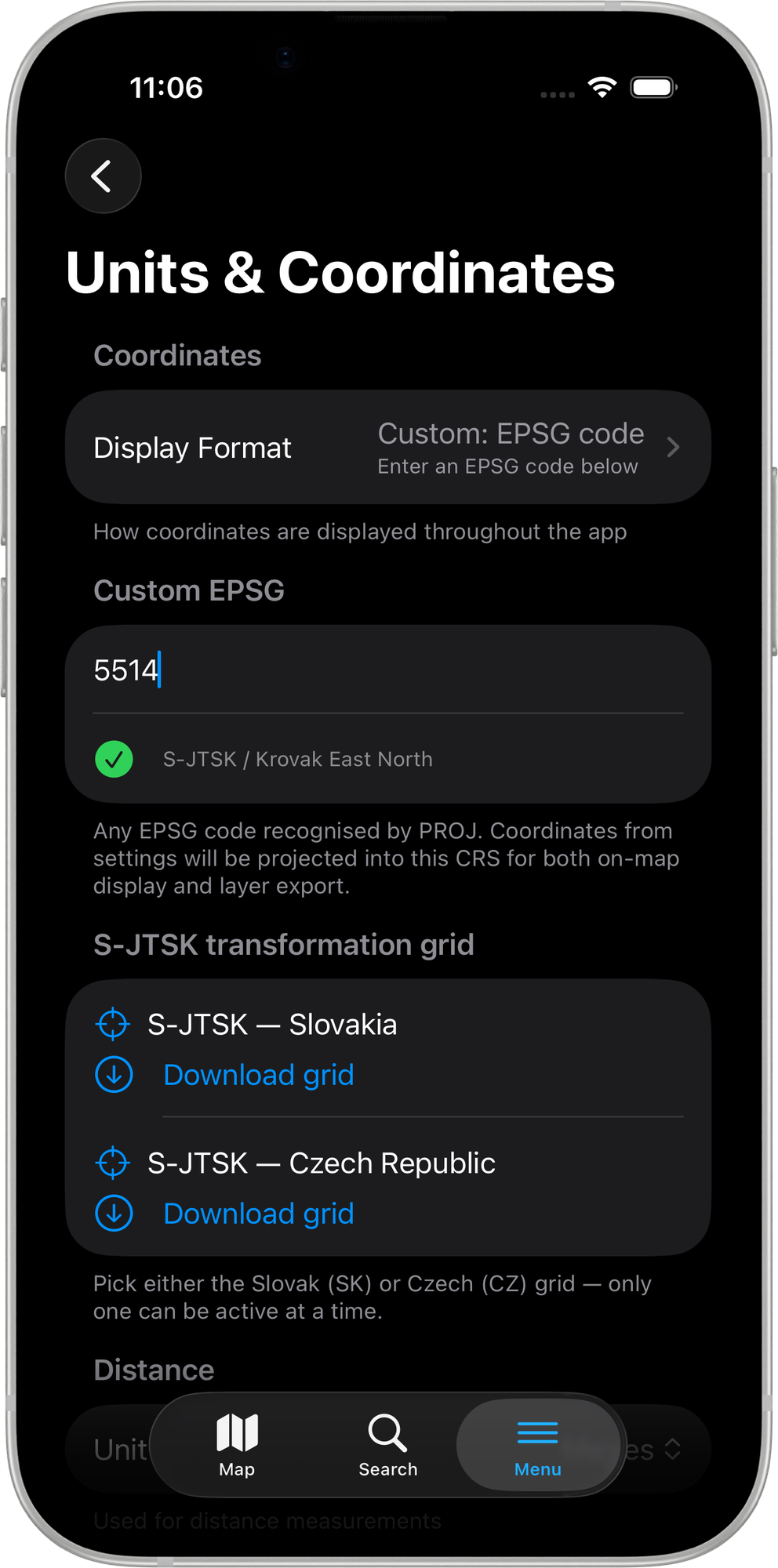

Wybierz Własny: kod EPSG i wpisz dowolny kod EPSG obsługiwany przez bibliotekę odwzorowań. Przydaje się to przy krajowych i regionalnych układach współrzędnych, których nie ma na liście predefiniowanej. Aplikacja obsługuje tysiące kodów EPSG - jeśli kod jest nieprawidłowy lub nieobsługiwany, zobaczysz komunikat o błędzie, a układ wróci do WGS84.

Układy stosowane w Polsce

Polskie układy współrzędnych wprowadza się właśnie tutaj, jako własny kod EPSG:

UkładKod EPSG
PUWG 1992 (CS92)2180
PUWG 2000, strefa 5 (15°E)2176
PUWG 2000, strefa 6 (18°E)2177
PUWG 2000, strefa 7 (21°E)2178
PUWG 2000, strefa 8 (24°E)2179

Jednostka długości​

Wybierz jednostkę pomiarów odległości i długości linii:

  • Metry (m)
  • Jardy (yd)
  • Kilometry (km)
  • Mile (mi)
  • Stopy (ft)
  • Mile morskie (nmi)
  • Sążnie (saz)

Jednostka powierzchni​

Wybierz jednostkę obliczania powierzchni poligonów:

  • Metry kwadratowe (m2)
  • Hektary (ha)
  • Ary (a)
  • Kilometry kwadratowe (km2)
  • Mile kwadratowe (mi2)
  • Akry (ac)
  • Stopy kwadratowe (ft2)
  • Mile morskie kwadratowe (nmi2)
  • Sążnie kwadratowe (saz2)
  • Chińskie mu

Siatki układów współrzędnych o wysokiej dokładności​

Funkcja Pro Plus

Siatki układów współrzędnych o wysokiej dokładności wymagają subskrypcji Mapit Pro Plus.

Gdy wybierzesz układ współrzędnych, dla którego istnieje zgodna siatka transformacji układu odniesienia, w ustawieniach pojawia się opcja Siatka układu odniesienia o wysokiej dokładności. Siatki te zapewniają dokładność współrzędnych na poziomie centymetrów, zastępując domyślną matematyczną transformację układu odniesienia (parametry TOWGS84) gęstą siatką pomierzonych poprawek.

Jak to działa​

Bez siatki przeliczenia współrzędnych między lokalnymi układami odniesienia a WGS84 korzystają z 3- lub 7-parametrowej transformacji Helmerta. Daje to typową dokładność od 2 do 10 metrów, zależnie od układu odniesienia. Po włączeniu siatki transformacja korzysta z tysięcy pomierzonych punktów osnowy interpolowanych na obszarze objętym siatką, osiągając dokładność submetrową, a nawet centymetrową.

Poprawka z siatki stosowana jest automatycznie przy:

  • wyświetlaniu mapy - współrzędne pokazywane na ekranie
  • wyborze obiektu - współrzędne w panelu szczegółów obiektu
  • imporcie - pliki shapefile i inne w lokalnym odwzorowaniu
  • eksporcie - dane eksportowane do lokalnego odwzorowania
  • edycji geometrii - ręczne wprowadzanie współrzędnych
  • wyszukiwaniu - wyszukiwanie współrzędnych w lokalnym odwzorowaniu

Pobieranie i włączanie siatki​

  1. Wybierz obsługiwany układ współrzędnych (predefiniowany lub własny kod EPSG)
  2. Pod listą wyboru układu współrzędnych pojawi się sekcja Siatka układu odniesienia o wysokiej dokładności

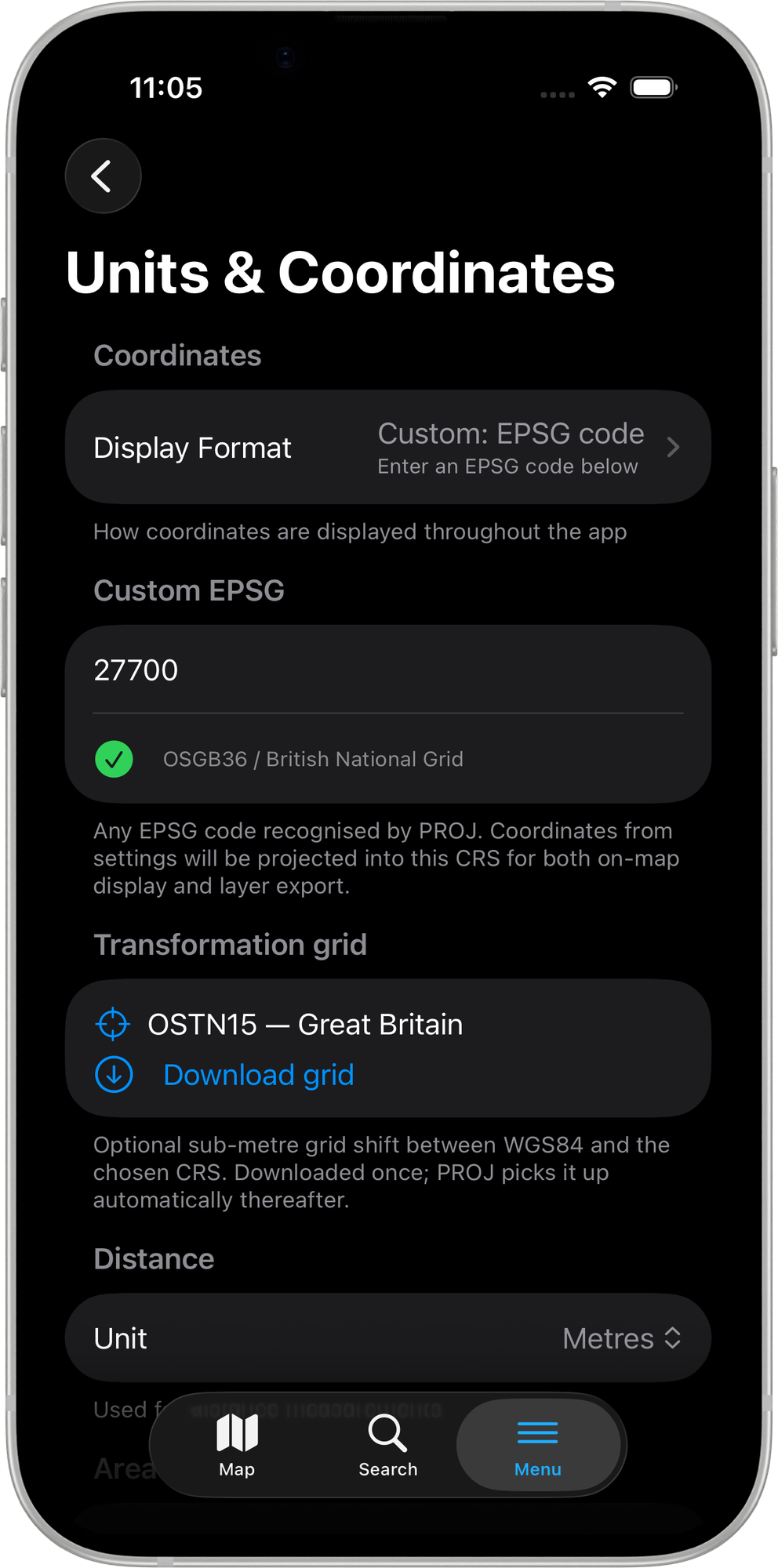

  3. Dotknij Pobierz siatkę, aby pobrać plik siatki na urządzenie

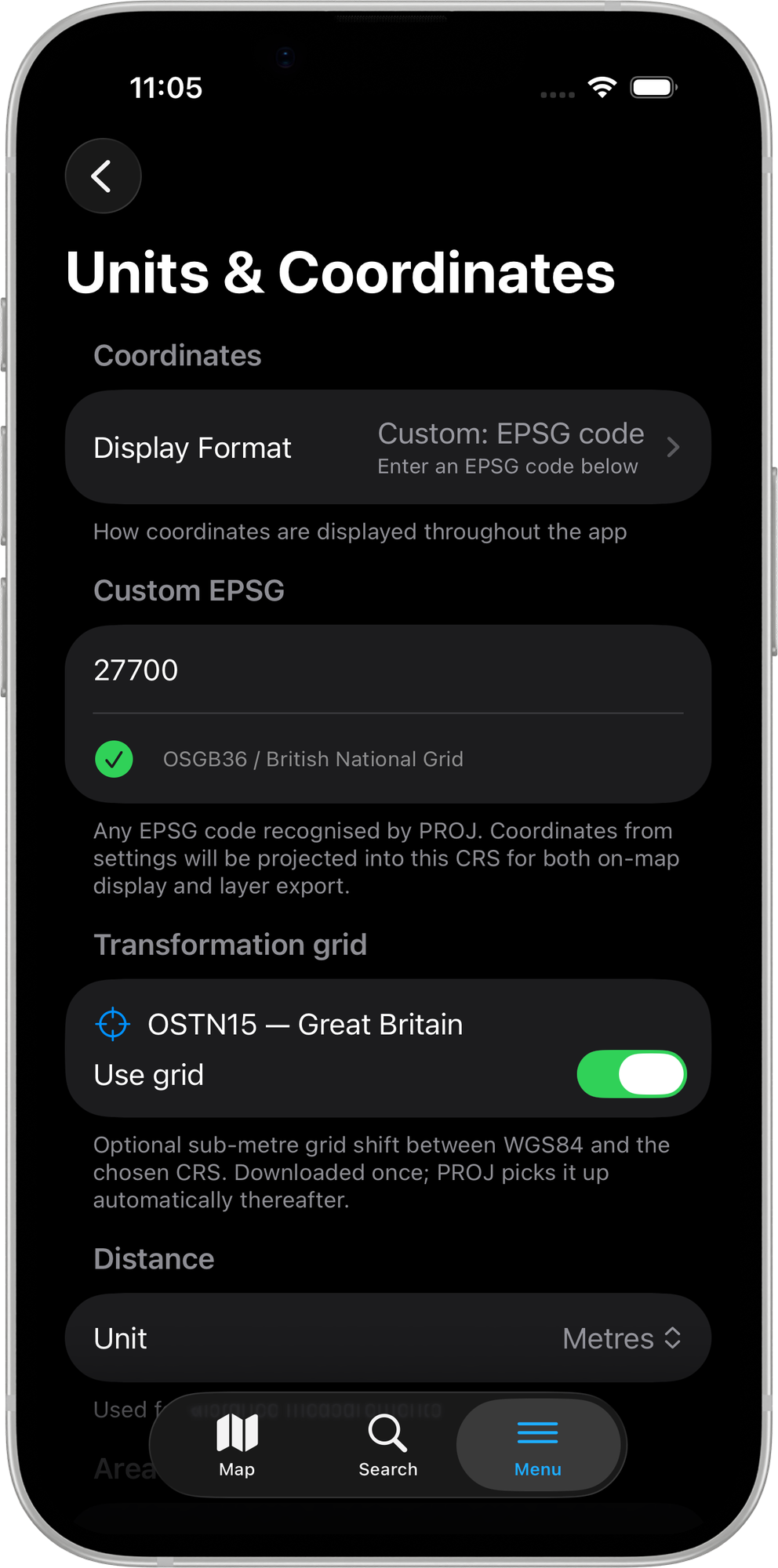

  4. Włącz przełącznik Używaj siatki o wysokiej dokładności, aby aktywować poprawkę

Pliki siatek pobierane są jednorazowo i przechowywane lokalnie. Ich rozmiar waha się od 59 KB do 51 MB, zależnie od kraju i gęstości siatki.

Obsługiwane siatki​

KrajSiatkaKody EPSGRozmiar
Wielka BrytaniaOSTN15 (OSGB36 do ETRS89)2770015 MB
PortugaliaDatum 73 do ETRS89274931 MB
PortugaliaDatum Lisboa do ETRS89207901 MB
FrancjaNTF do RGF9327561-27564, 27571-27574271 KB
NiemcyDHDN BeTA2007 do ETRS8931466-3146982 KB
HiszpaniaED50 do ETRS8923028-23031zmienny
HolandiaAmersfoort/RD do ETRS892899259 KB
BelgiaBD72 do ETRS89313705,3 MB
SzwajcariaCH1903 do CH1903+217813,2 MB
WłochyRoma40 do WGS843003, 3004973 KB
IslandiaISN93 do ISN201630572,0 MB
ŁotwaLKS-92 do LKS-20203059538 KB
CzechyPoprawki S-JTSK5514, 5513, 2065286 KB
SłowacjaPoprawki S-JTSK5514, 5513, 2065682 KB
Polska

Dla polskich układów PUWG 1992 i PUWG 2000 nie ma obecnie siatki NTv2 w aplikacji - przeliczenia korzystają ze standardowej transformacji. Polskie modele geoidy (PLGEO11, PL-EVRF2007-NH) są natomiast dostępne przy wysokości ortometrycznej.

Źródła siatek​

Wszystkie siatki pochodzą z oficjalnych danych służb geodezyjnych:

  • Wielka Brytania: Ordnance Survey
  • Portugalia: DGT (Direcao-Geral do Territorio)
  • Francja: IGN (Institut Geographique National)
  • Niemcy: AdV/BKG (Bundesamt fur Kartographie und Geodasie)
  • Holandia: NSGI (Netherlands Partnership of Geodetic Infrastructure)
  • Belgia: IGN Belgium (Institut Geographique National)
  • Szwajcaria: swisstopo (Federalny Urząd Topografii)
  • Włochy: IGM (Istituto Geografico Militare)
  • Islandia: LMI (Landmaelingar Islands)
  • Łotwa: LGIA (Latvian Geospatial Information Agency)
  • Australia: ICSM (Intergovernmental Committee on Surveying and Mapping)
  • Nowa Zelandia: LINZ (Land Information New Zealand)
  • USA: NOAA/NGS (National Geodetic Survey)
  • Kanada: NRCan (Natural Resources Canada)
  • Czechy: CUZK (Czeski Urząd Geodezji, Kartografii i Katastru)
  • Słowacja: UGKK (Instytut Geodezji i Kartografii)

Szczegóły techniczne​

Aplikacja korzysta z dwóch rodzajów siatek poprawek:

Siatki NTv2 (Wielka Brytania, Portugalia, Francja, Niemcy, Hiszpania, Holandia, Belgia, Szwajcaria, Włochy, Islandia, Łotwa, Australia, Nowa Zelandia, USA, Kanada) działają w przestrzeni współrzędnych geograficznych. Przechowują przesunięcia szerokości i długości geograficznej w sekundach kątowych w regularnych odstępach siatki. Aplikacja stosuje interpolację biliniową między węzłami siatki, uzyskując dokładność podsiatkową. Przy eksporcie (z WGS84 do lokalnego układu odniesienia) iteracyjna transformacja odwrotna osiąga zbieżność z dokładnością submilimetrową w 3 iteracjach.

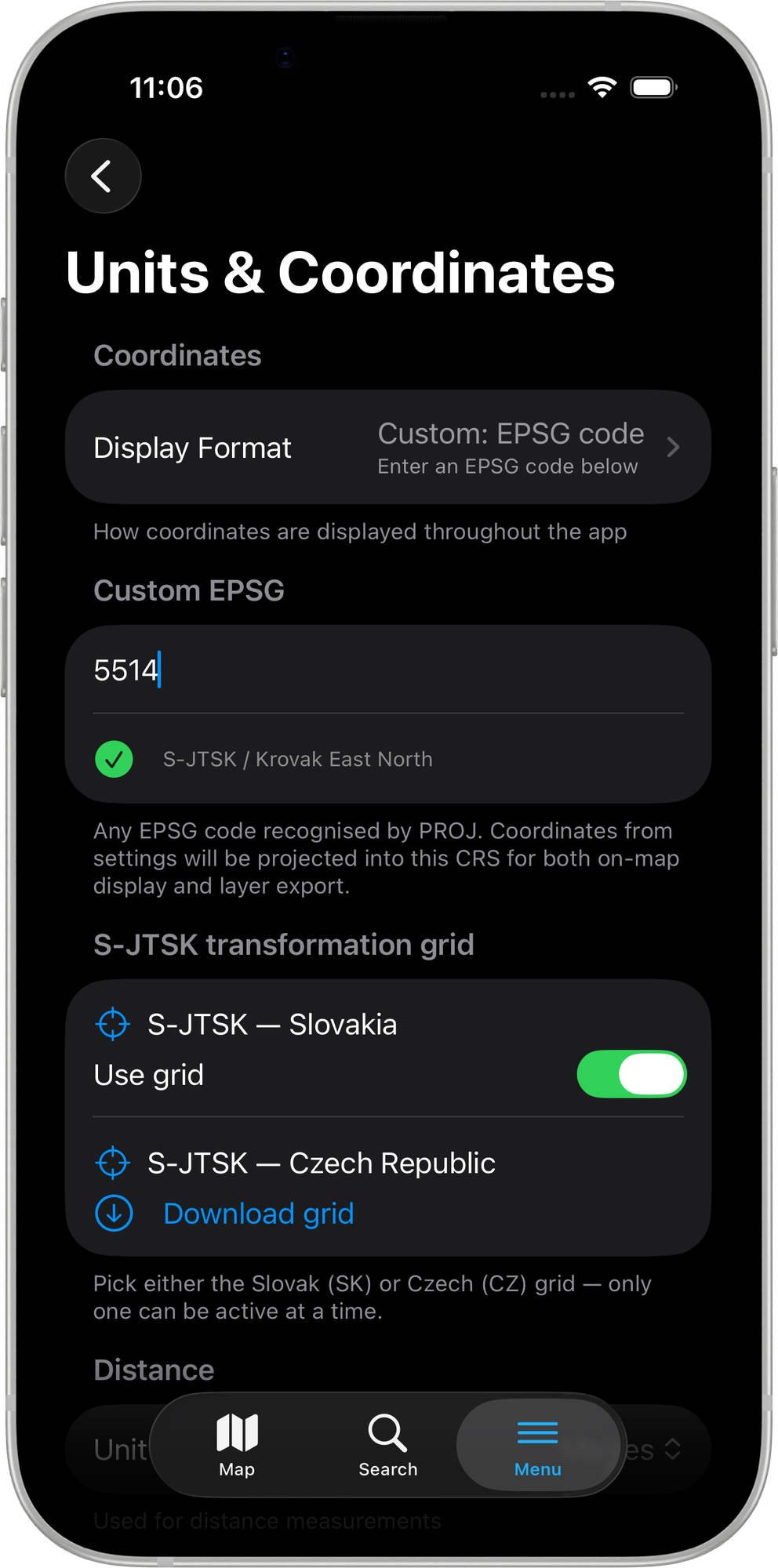

Siatki w przestrzeni odwzorowania (Czechy, Słowacja) przechowują poprawki współrzędnych prostokątnych w metrach, stosowane bezpośrednio do współrzędnych w odwzorowaniu Krovaka. Korzystają z interpolacji biliniowej na regularnej siatce w przestrzeni odwzorowania.
