Pliki GeoPDF

Mapit GIS Professional potrafi importować pliki GeoPDF — dokumenty PDF zawierające osadzone metadane przestrzenne — i wyświetlać je jako nakładki mapowe. Pliki GeoPDF powszechnie tworzą rządowe agencje kartograficzne, instytucje zarządzające gruntami oraz programy GIS.

Czym jest GeoPDF?​

GeoPDF to standardowy plik PDF z dodatkowymi informacjami przestrzennymi osadzonymi w jego strukturze wewnętrznej. Metadane te określają, jak treść mapy na stronie odnosi się do współrzędnych rzeczywistych, dzięki czemu programy GIS mogą poprawnie umieścić PDF na mapie.

Nie każdy PDF jest plikiem GeoPDF. Zwykły PDF z obrazem mapy nie ma osadzonych współrzędnych i nie może służyć jako nakładka z georeferencją. Działają wyłącznie pliki PDF utworzone specjalnie z metadanymi przestrzennymi.

Obsługiwane standardy GeoPDF​

Mapit GIS obsługuje dwa standardy GeoPDF:

ISO 32000 (zalecany)​

Nowoczesny otwarty standard używany przez większość współczesnych programów GIS. Dane przestrzenne przechowywane są we wpisach Viewport (VP) ze słownikami Measure zawierającymi geograficzne punkty narożne (GPTS).

Stosowany przez: USGS, wiele agencji rządowych, QGIS, ArcGIS

TerraGo​

Starszy format zamknięty opracowany przez TerraGo Technologies. Korzysta ze słowników LGIDict z parametrami odwzorowania, macierzami transformacji współrzędnych i poligonami ramki mapy.

Stosowany przez: starsze zbiory danych rządowych, oprogramowanie TerraGo

Import pliku GeoPDF​

  1. Otwórz Mapy offline z menu głównego
  2. Przejdź do zakładki GeoPDF
  3. Dotknij przycisku +

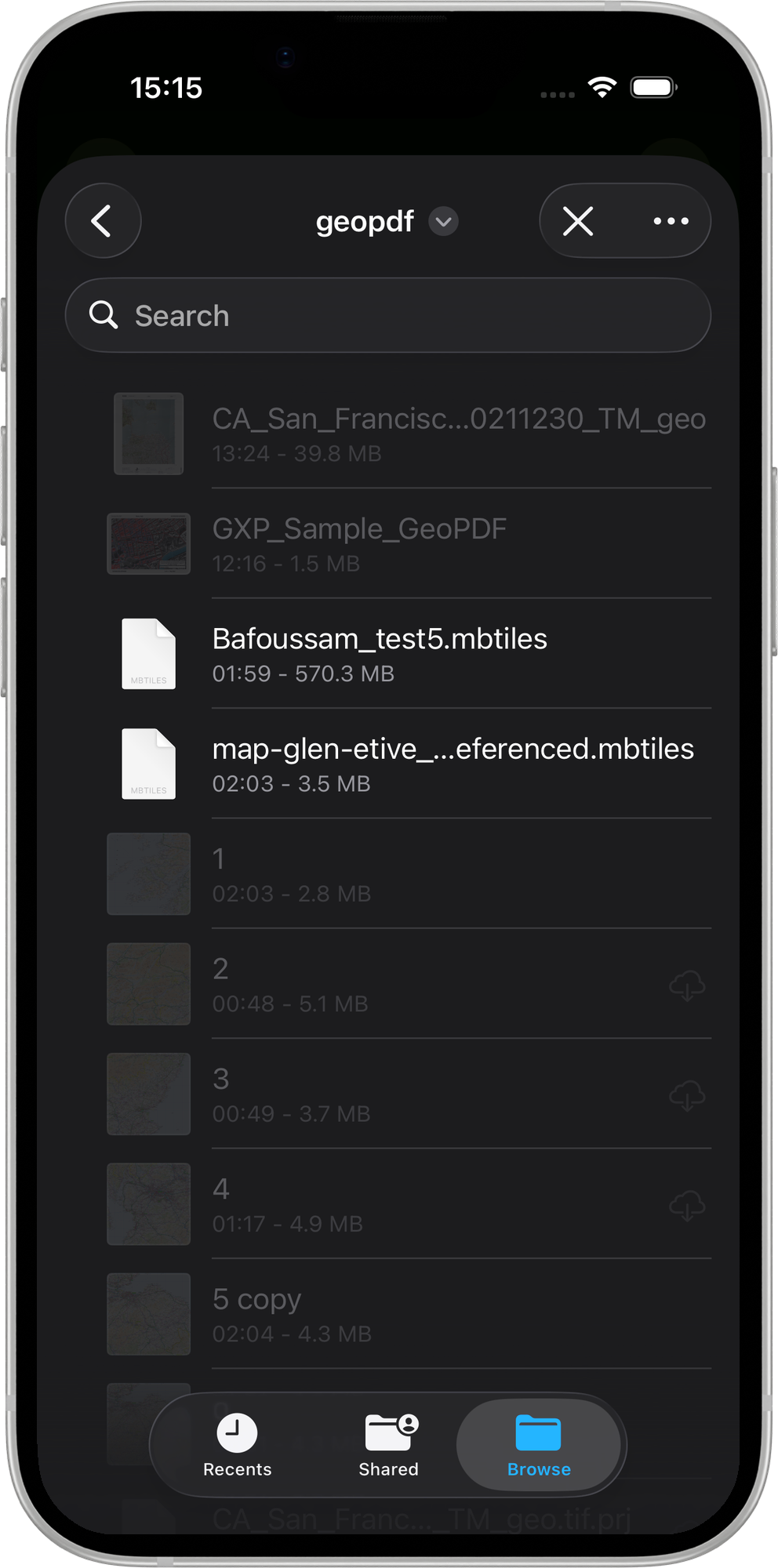

  4. Odszukaj i wskaż swój plik .pdf

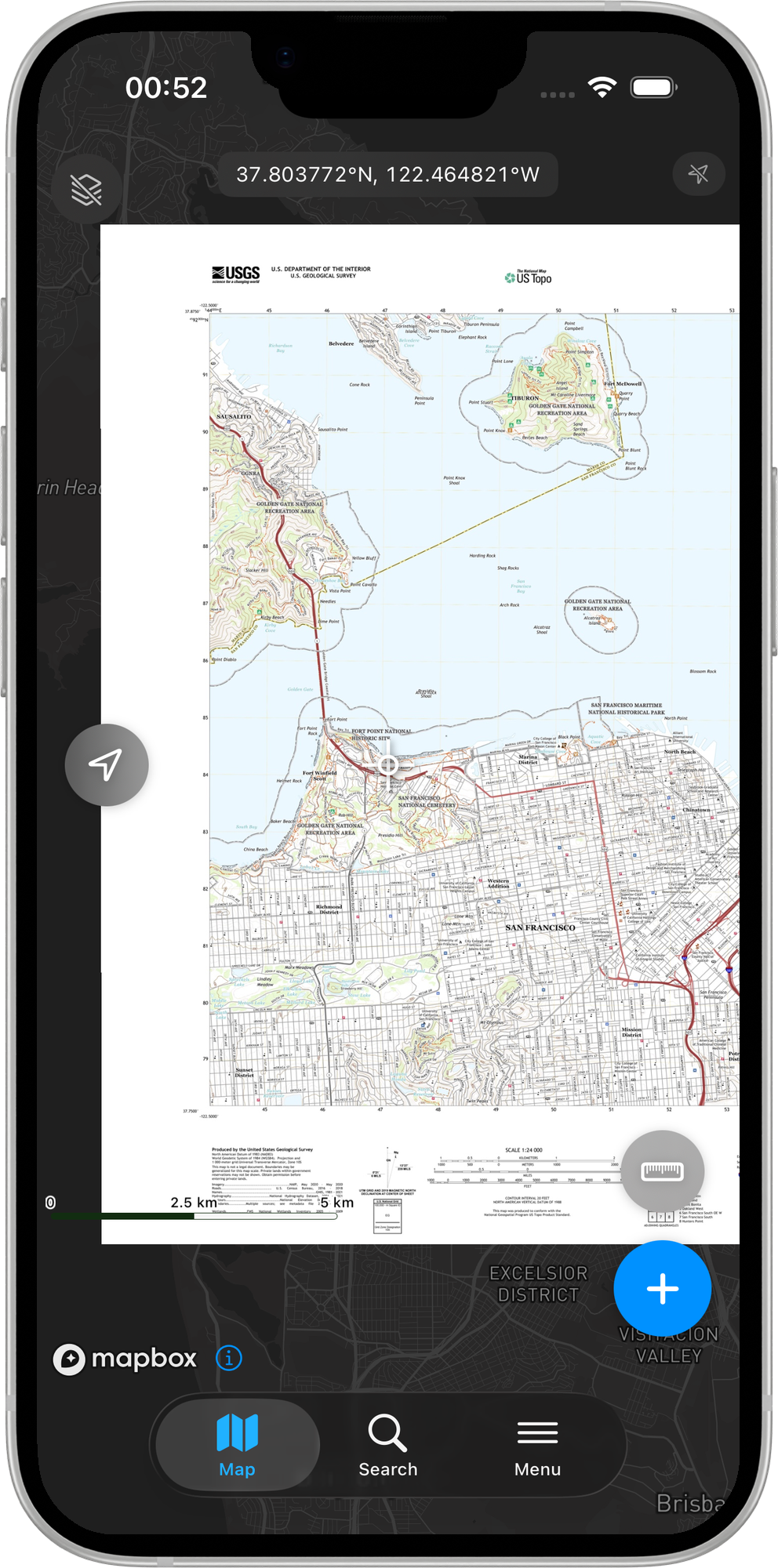

  5. Plik zostanie przetworzony — metadane przestrzenne są odczytywane, a strona mapy renderowana jako nakładka graficzna
notatka

Jako nakładka mapowa renderowana jest pierwsza strona pliku PDF. Pliki wielostronicowe są obsługiwane, ale wykorzystywana jest wyłącznie strona 1.

Zarządzanie plikami GeoPDF​

Po zaimportowaniu pliki GeoPDF pojawiają się w zakładce GeoPDF na ekranie map offline. Możesz:

  • Przełączać widoczność — pokazywać lub ukrywać nakładkę
  • Regulować przezroczystość — mieszać mapę PDF z mapą podkładową (0–100%)
  • Zmieniać kolejność warstw — przeciągać i upuszczać, aby zmienić kolejność nakładania
  • Przybliżyć do zasięgu — przejść do obszaru objętego plikiem PDF
  • Usunąć — usunąć PDF z listy i skasować pliki

Przykładowe źródła danych​

Mapy topograficzne USGS (US Topo)​

USGS udostępnia bezpłatne mapy topograficzne w formacie GeoPDF obejmujące całe Stany Zjednoczone. Są to wysokiej jakości mapy w skali 1:24 000 z rzeźbą terenu, drogami, budynkami i innymi obiektami.

Aby je pobrać:

  1. Wejdź na stronę USGS topoView
  2. Przejdź do interesującego Cię obszaru
  3. Kliknij godło arkusza i pobierz wersję GeoPDF
  4. Zaimportuj pobrany plik .pdf do Mapit GIS

Mapy topograficzne Natural Resources Canada (NRCan)​

Kanada udostępnia mapy topograficzne w formacie GeoPDF przez portal GeoGratis. Dostępne są w różnych skalach, w tym 1:50 000 i 1:250 000.

Mapy administracji rządowej i samorządowej​

Wiele amerykańskich agencji stanowych, służb leśnych i urzędów zarządzających gruntami udostępnia mapy GeoPDF parków, szlaków i terenów publicznych. Sprawdź portal danych GIS lokalnej instytucji.

Tworzenie plików GeoPDF​

W QGIS​

  1. Przygotuj projekt mapy w QGIS z wybranymi warstwami i stylizacją
  2. Przejdź do Project > Import/Export > Export Map to PDF
  3. W oknie eksportu zaznacz Create Geospatial PDF (GeoPDF)
  4. Wybierz format GeoPDF (zalecany ISO 32000)
  5. Kliknij Save, aby wyeksportować

W ArcGIS​

  1. Otwórz mapę w ArcGIS Pro
  2. Przejdź do Share > Export Map
  3. Wybierz PDF jako format
  4. W opcjach PDF włącz Export Map Georeference Information
  5. Wyeksportuj mapę

Ograniczenia​

  • Limit rozmiaru pliku 200 MB — większe pliki PDF są odrzucane przy imporcie
  • Tylko strona 1 — z plików wielostronicowych renderowana jest wyłącznie pierwsza strona
  • Rozdzielczość renderowania — pliki PDF są rasteryzowane do maksymalnie 2048 pikseli na dłuższym boku. Pliki w bardzo dużym formacie mogą utracić drobne szczegóły
  • Brak kontroli warstw — wszystkie warstwy PDF renderowane są jako jeden złożony obraz
  • Wymagane współrzędne WGS84 — plik PDF musi zawierać współrzędne geograficzne (szerokość i długość). Pliki PDF zawierające wyłącznie współrzędne prostokątne nie są obecnie obsługiwane
