GeoPDF-Karten offline im Gelände

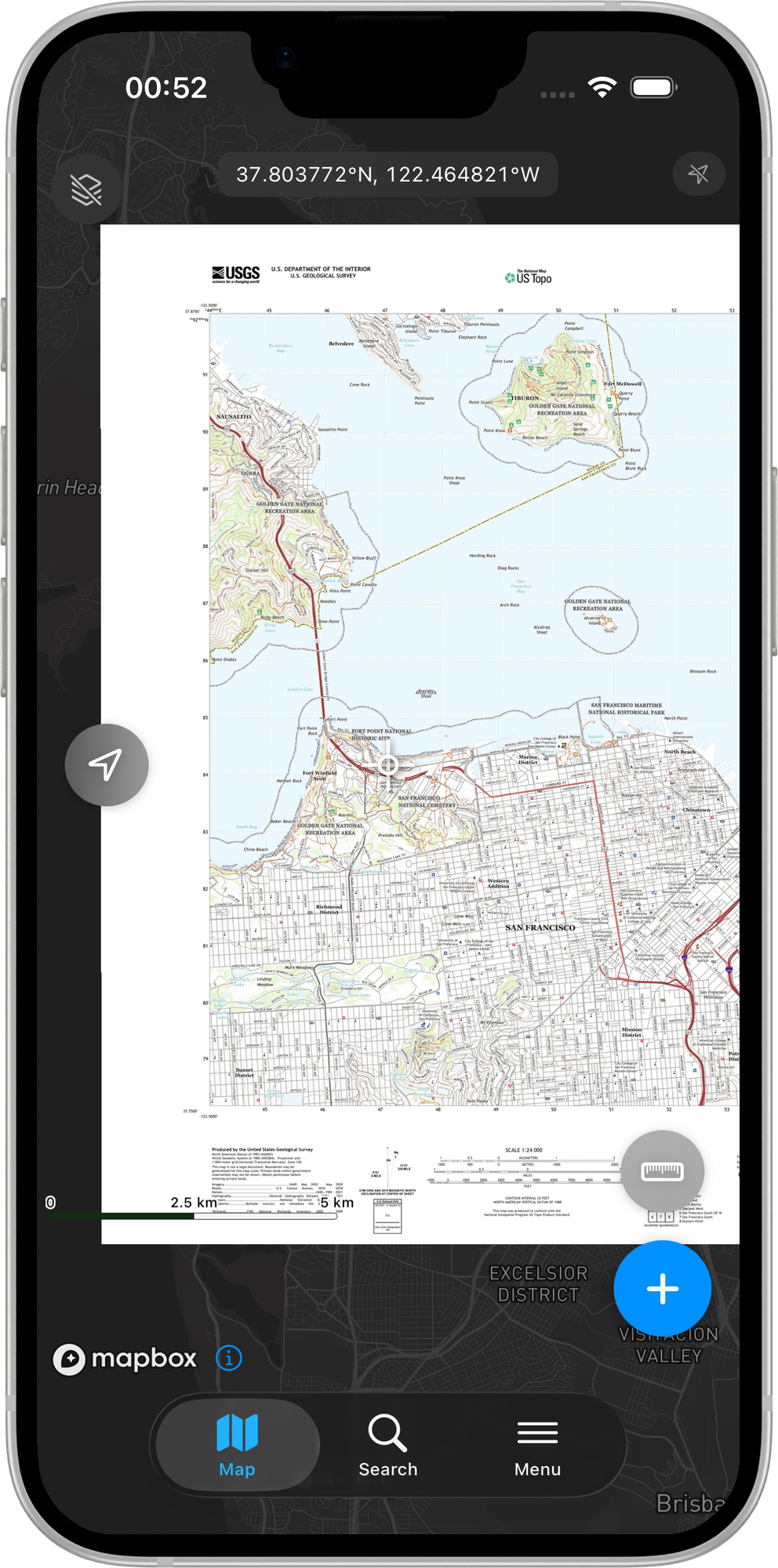

Mapit GIS kann GeoPDF-Dateien importieren – PDF-Dokumente mit eingebetteten Geometadaten – und sie als Kartenüberlagerungen anzeigen. GeoPDFs werden häufig von staatlichen Vermessungs- und Kartierungsbehörden, Landverwaltungen und GIS-Software erzeugt.

Was ist ein GeoPDF?​

Ein GeoPDF ist eine normale PDF-Datei, in deren interne Struktur zusätzliche Geoinformationen eingebettet sind. Diese Metadaten legen fest, wie sich der Karteninhalt der Seite auf reale Koordinaten bezieht, sodass GIS-Anwendungen das PDF korrekt auf einer Karte positionieren können.

Nicht jedes PDF ist ein GeoPDF. Ein gewöhnliches PDF mit einem Kartenbild enthält keine eingebetteten Koordinaten und lässt sich nicht als georeferenzierte Überlagerung verwenden. Es funktionieren nur PDFs, die gezielt mit Geometadaten erstellt wurden.

Unterstützte GeoPDF-Standards​

Mapit GIS unterstützt zwei GeoPDF-Standards:

ISO 32000 (empfohlen)​

Der moderne offene Standard, den die meisten aktuellen GIS-Programme verwenden. Die Geodaten werden in Viewport (VP)-Einträgen mit Measure-Dictionaries gespeichert, die geografische Eckpunkte (GPTS) enthalten.

Verwendet von: USGS, vielen Behörden, QGIS, ArcGIS

TerraGo​

Ein älteres proprietäres Format von TerraGo Technologies. Es verwendet LGIDict-Dictionaries mit Projektionsparametern, Koordinatentransformationsmatrizen und Kartenrahmen-Polygonen (Neatline).

Verwendet von: älteren Behördendatensätzen, TerraGo-Software

Ein GeoPDF importieren​

  1. Öffnen Sie Offline-Karten im Hauptmenü
  2. Wechseln Sie zum Tab GeoPDFs
  3. Tippen Sie auf die Schaltfläche +

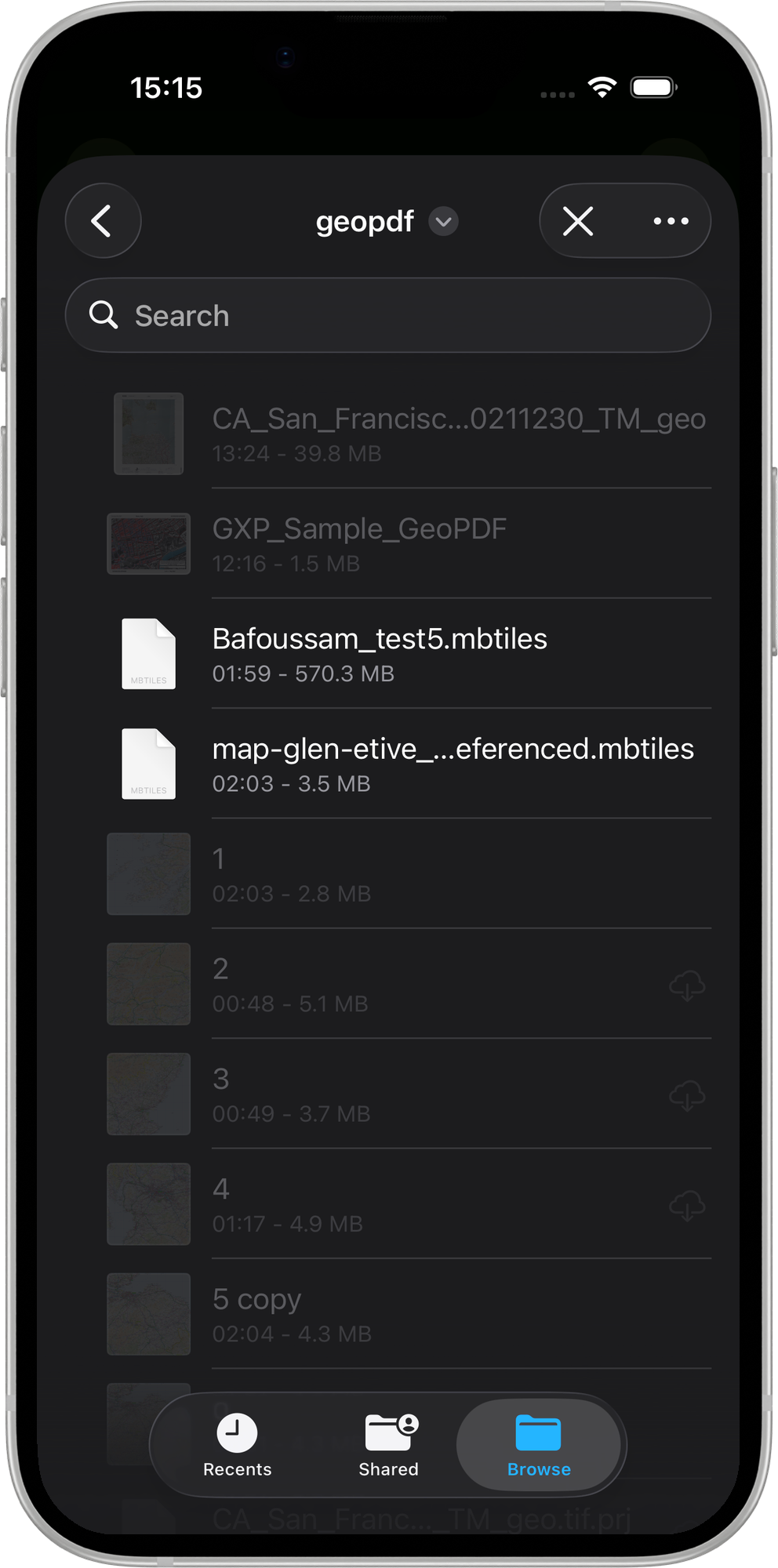

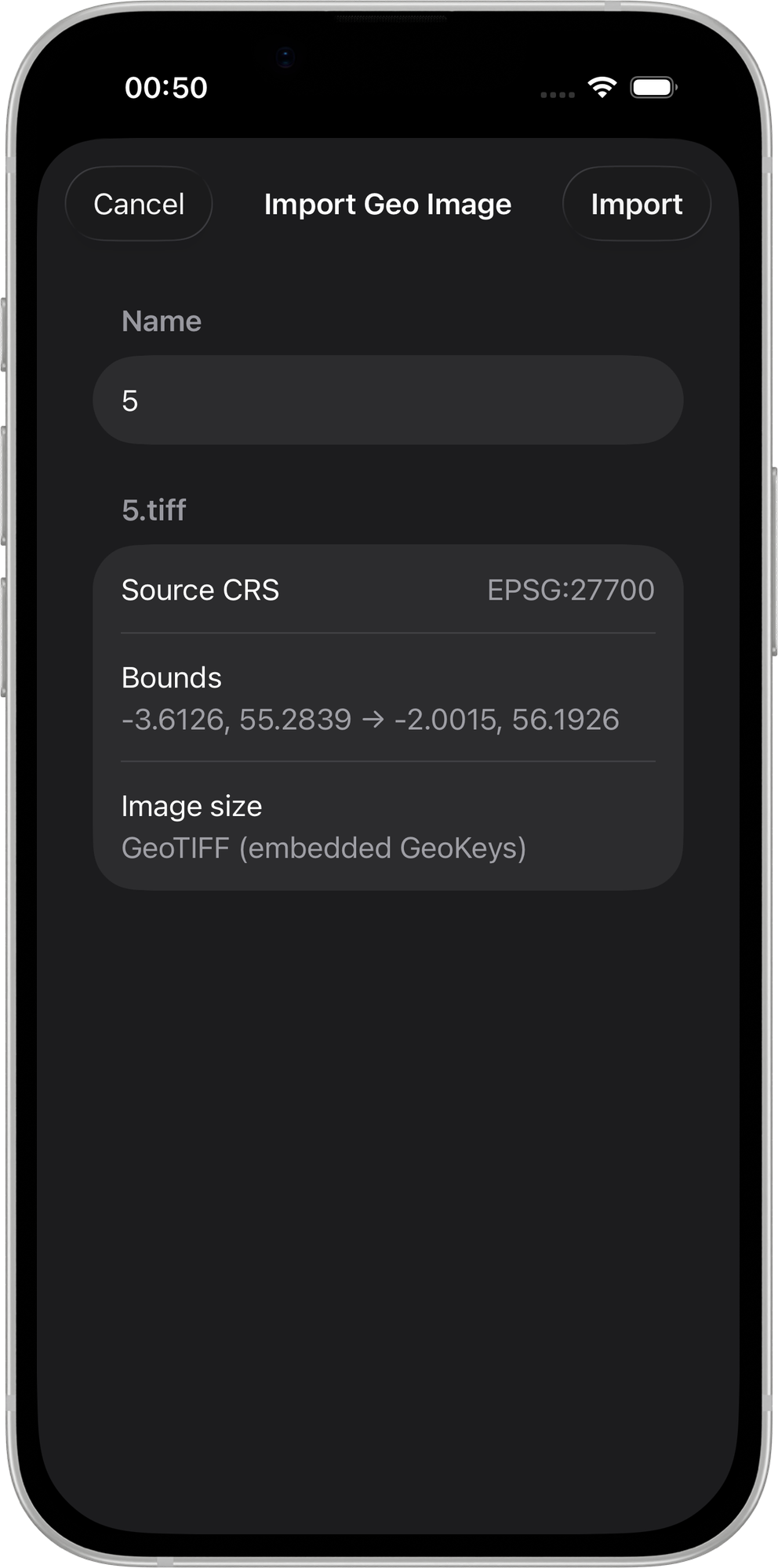

  4. Navigieren Sie zu Ihrer .pdf-Datei und wählen Sie sie aus
  5. Das PDF wird verarbeitet – die Geometadaten werden ausgelesen und die Kartenseite wird als Bildüberlagerung gerendert
hinweis

Die erste Seite des PDFs wird als Kartenüberlagerung gerendert. Mehrseitige PDFs werden unterstützt, es wird aber nur Seite 1 verwendet.

GeoPDFs verwalten​

Nach dem Import erscheinen GeoPDFs im Tab GeoPDFs des Bildschirms „Offline-Karten“. Sie können:

  • Sichtbarkeit umschalten – die Überlagerung ein- oder ausblenden
  • Transparenz anpassen – die PDF-Karte mit der Hintergrundkarte überblenden (0–100 %)
  • Layer neu anordnen – per Drag-and-drop die Stapelreihenfolge ändern
  • Auf Ausdehnung zoomen – zu dem vom PDF abgedeckten Gebiet springen
  • Löschen – das PDF aus der Liste entfernen und die Dateien löschen

Beispiel-Datenquellen​

Topografische Karten des USGS (US Topo)​

Der USGS stellt kostenlose topografische GeoPDF-Karten für das gesamte Gebiet der Vereinigten Staaten bereit. Es handelt sich um hochwertige Karten im Maßstab 1:24.000 mit Gelände, Straßen, Gebäuden und weiteren Objekten.

So laden Sie sie herunter:

  1. Besuchen Sie die Website USGS topoView
  2. Navigieren Sie zu Ihrem Interessengebiet
  3. Klicken Sie auf ein Kartenblatt und laden Sie die GeoPDF-Version herunter
  4. Importieren Sie die heruntergeladene .pdf-Datei in Mapit GIS

Topografische Karten von Natural Resources Canada (NRCan)​

Kanada stellt topografische GeoPDF-Karten über das Portal GeoGratis bereit. Sie sind in verschiedenen Maßstäben verfügbar, darunter 1:50.000 und 1:250.000.

Karten von Bundesstaaten und Kommunen​

Viele Behörden der US-Bundesstaaten, Forstverwaltungen und Landverwaltungsstellen veröffentlichen GeoPDF-Karten von Parks, Wanderwegen und öffentlichen Flächen. Sehen Sie im GIS-Datenportal Ihrer zuständigen Behörde nach.

GeoPDFs erstellen​

Mit QGIS​

  1. Richten Sie Ihr Kartenprojekt in QGIS mit den gewünschten Layern und Stilen ein
  2. Wählen Sie Project > Import/Export > Export Map to PDF
  3. Aktivieren Sie im Exportdialog Create Geospatial PDF (GeoPDF)
  4. Wählen Sie das GeoPDF-Format (ISO 32000 empfohlen)
  5. Klicken Sie zum Exportieren auf Save

Mit ArcGIS​

  1. Öffnen Sie Ihre Karte in ArcGIS Pro
  2. Wählen Sie Share > Export Map
  3. Wählen Sie PDF als Format
  4. Aktivieren Sie in den PDF-Optionen Export Map Georeference Information
  5. Exportieren Sie die Karte

Einschränkungen​

  • Dateigrößenlimit von 200 MB – größere PDFs werden beim Import abgelehnt
  • Nur Seite 1 – bei mehrseitigen PDFs wird nur die erste Seite gerendert
  • Render-Auflösung – PDFs werden mit bis zu 2048 Pixeln an der längsten Seite gerastert. Bei sehr großformatigen PDFs können feine Details verloren gehen
  • Keine Layer-Steuerung – alle PDF-Layer werden als ein einziges zusammengesetztes Bild gerendert
  • WGS84-Koordinaten erforderlich – das PDF muss geografische Koordinaten (Breite/Länge) enthalten. PDFs, die nur projizierte Koordinaten enthalten, werden derzeit nicht unterstützt
