GPS-Info und Satelliten

Die Ansicht GPS-Info zeigt Ihnen in Echtzeit Ihre GNSS-Position, die Genauigkeit, die Satellitenkonstellation und den Status der Korrekturdaten. Damit prüfen Sie die Qualität der Positionslösung, bevor Sie Vermessungsdaten erfassen.

GPS-Info öffnen​

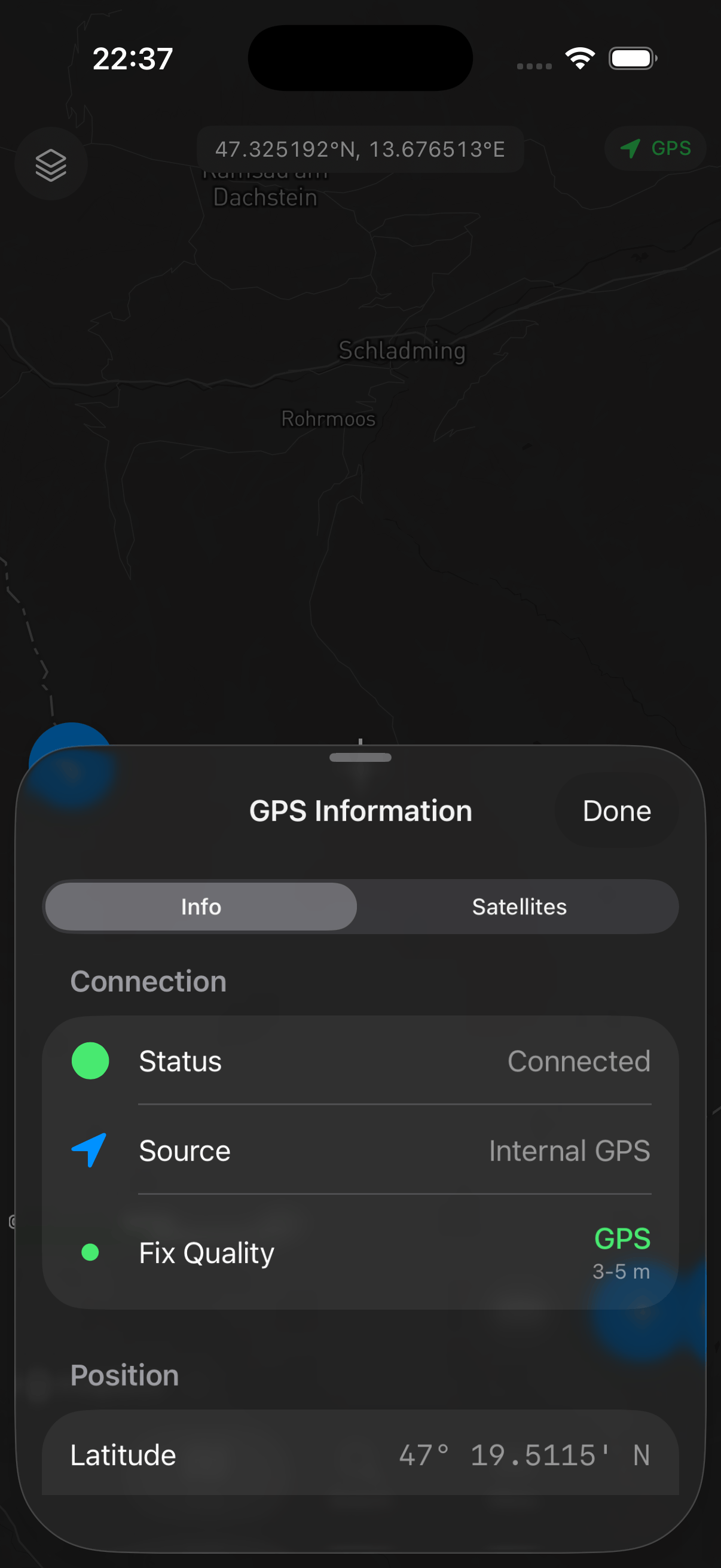

Tippen Sie in der Kartensymbolleiste auf die Schaltfläche GPS-Info, um das GPS-Info-Fenster am unteren Bildschirmrand zu öffnen. Die Anzeige wird in Echtzeit aktualisiert, sobald neue Positionsdaten vom internen GPS oder von einem externen GNSS-Empfänger eintreffen.

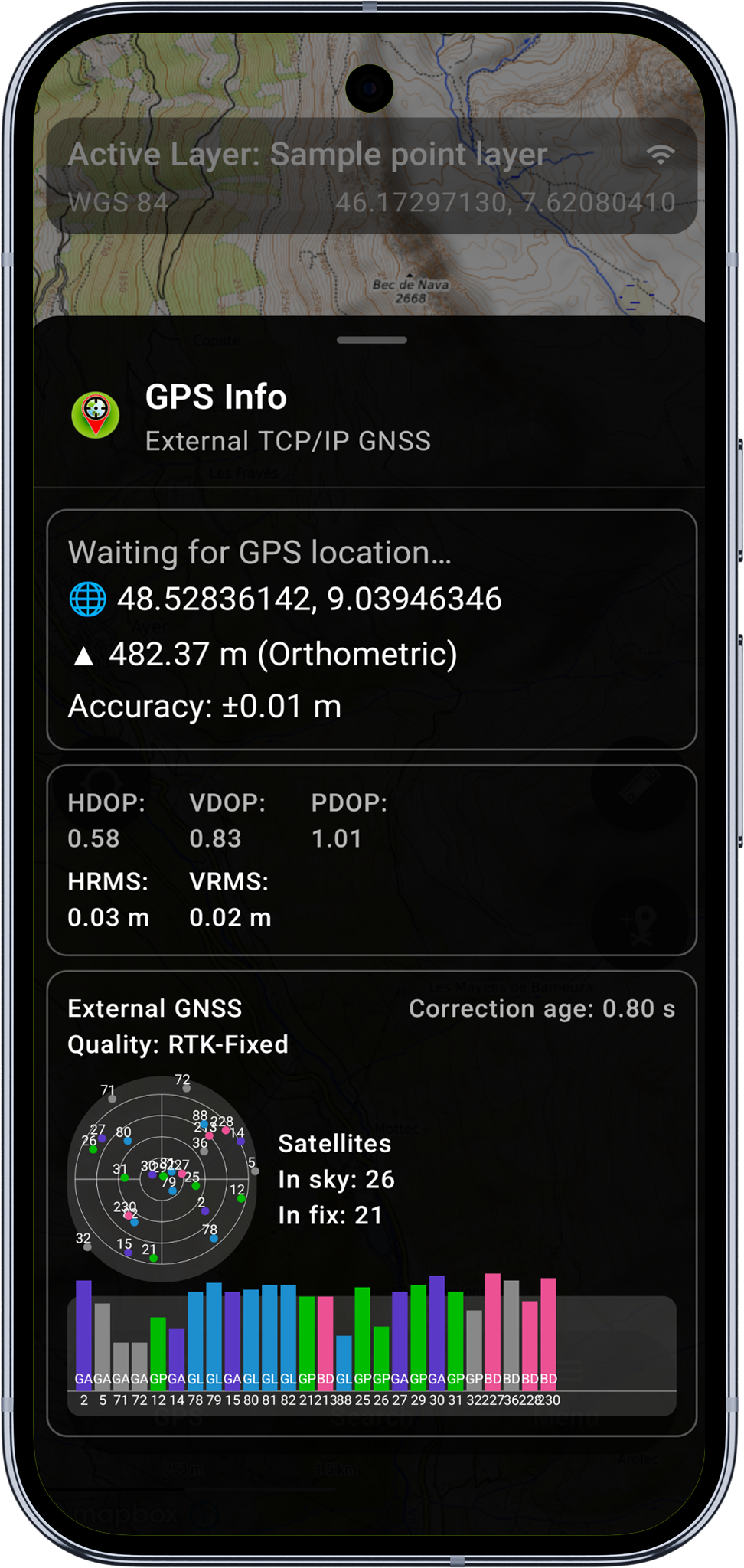

Mapit GIS – GPS-Info-Bildschirm

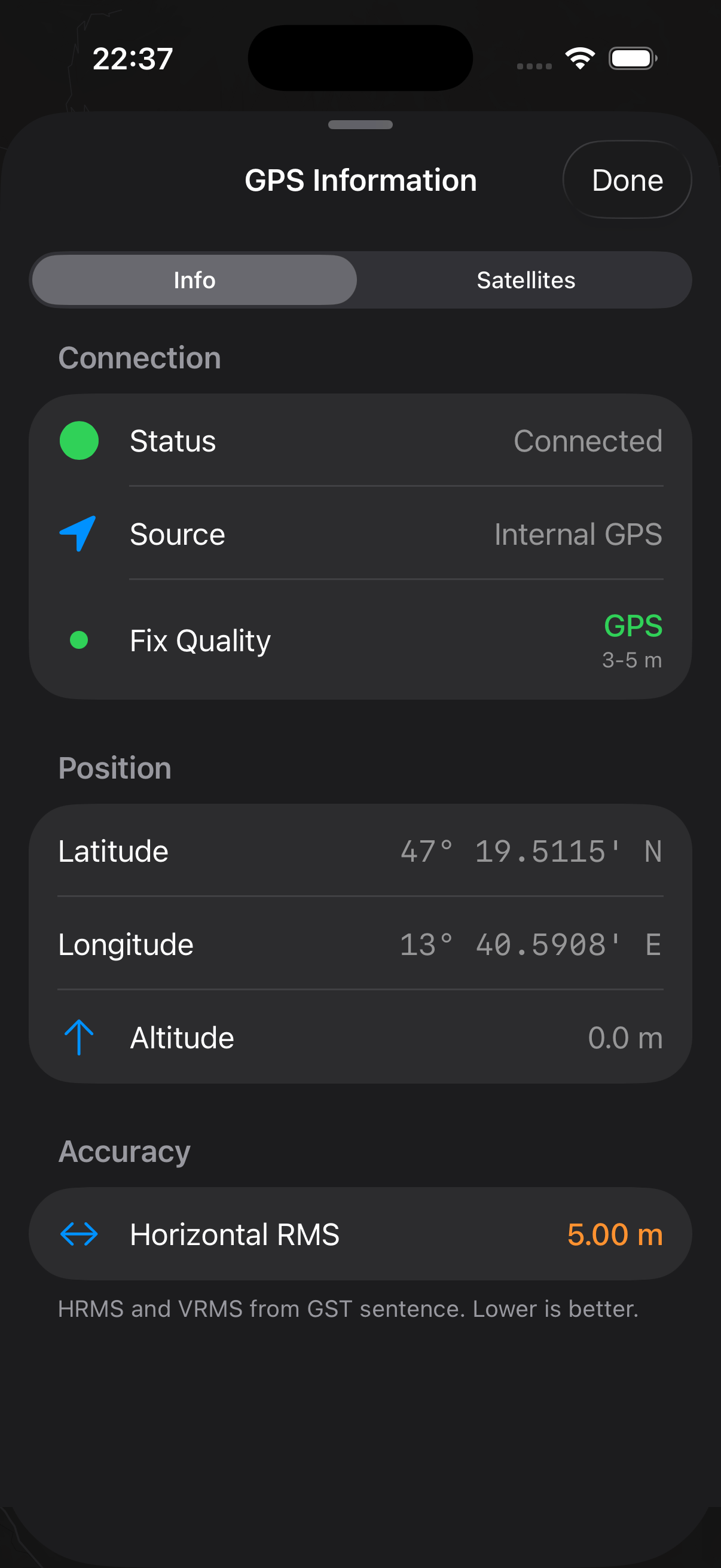

Positionsdaten​

Im oberen Bereich wird Ihre aktuelle Position in dem Koordinatenformat angezeigt, das in Ihren Projekteinstellungen festgelegt ist:

FeldBeschreibung
PositionBreite/Länge (oder Gitterkoordinaten, wenn ein projiziertes Koordinatensystem aktiv ist)
HöheHöhe – ellipsoidisch oder orthometrisch, je nach Einstellung der Geoidkorrektur
GenauigkeitGeschätzte Lagegenauigkeit in Metern oder Zentimetern

Solange keine Positionslösung vorliegt, zeigt die Ansicht „Warte auf ein gültiges GPS-Signal.“ an, bis die erste gültige Position empfangen wird.

Genauigkeitswerte​

Die GPS-Info-Ansicht zeigt alle Genauigkeits- und Qualitätsindikatoren:

KennwertBeschreibung
HDOPHorizontale Genauigkeitsminderung (Horizontal Dilution of Precision) – je niedriger, desto besser (< 1,0 ist hervorragend)
VDOPVertikale Genauigkeitsminderung (Vertical Dilution of Precision)
PDOPGenauigkeitsminderung der Position in 3D (Position Dilution of Precision)
GDOPGeometrische Genauigkeitsminderung (Geometric Dilution of Precision)
TDOPZeitliche Genauigkeitsminderung (Time Dilution of Precision)
Horizontale GenauigkeitHorizontaler RMS-Fehler oder berechnete Genauigkeit
Vertikale GenauigkeitVertikaler RMS-Fehler
Fix-TypAktuelle Qualität der Positionslösung (siehe RTK und Fix-Typen)
Korrektur-AlterSekunden seit der zuletzt angewendeten differenziellen Korrektur
KorrekturstationID der Referenzstation, die die Korrekturdaten liefert
tipp

DOP-Werte beschreiben die Geometrie der Satellitenkonstellation, nicht die absolute Genauigkeit. Ein PDOP unter 2,0 steht für eine hervorragende Satellitengeometrie. Werte über 5,0 deuten auf eine schlechte Geometrie hin – warten Sie dann besser auf eine günstigere Satellitensichtbarkeit.

Satelliteninformationen​

Satelliten in Gebrauch und sichtbare Satelliten​

Die Ansicht zeigt zwei Satellitenzahlen:

  • In Gebrauch – Satelliten, die aktiv zur Positionslösung beitragen
  • Sichtbar – alle Satelliten über dem Horizont, auch solche, die nicht für die Positionslösung verwendet werden

Unterstützte Satellitensysteme​

Mapit GIS erkennt Satelliten aller wichtigen globalen und regionalen Navigationssysteme:

SystemKürzelAbdeckung
GPSGPGlobal (USA)
GLONASSGLGlobal (Russland)
GalileoGAGlobal (Europa)
BeiDouBD / GBGlobal (China)
QZSSQZRegional (Japan, Asien-Pazifik)
SBASSBErgänzungssystem (WAAS, EGNOS, GAGAN, MSAS, SDCM)

SBAS-Satelliten (PRN 120–138) werden gesondert ausgewiesen. Ist PRN 123 oder 136 in Gebrauch, wird das Korrektursystem als EGNOS erkannt; andere SBAS-PRNs erhalten eine allgemeine Bezeichnung.

Himmelsdiagramm​

Das Himmelsdiagramm (Skyplot) ist eine kreisförmige Darstellung, die die Lage jedes sichtbaren Satelliten relativ zu Ihrem Standort zeigt:

  • Die Mitte entspricht dem Zenit direkt über Ihnen (90 Grad Elevation).
  • Der äußere Ring entspricht dem Horizont (0 Grad Elevation).
  • Norden ist oben.
  • Jeder Satellit wird nach seinem Azimut (Himmelsrichtung) und seiner Elevation (Winkel über dem Horizont) eingetragen.

Die Satelliten sind nach Satellitensystem und Status farblich gekennzeichnet:

FarbeBedeutung
GPS-FarbeGPS-Satellit, für die Positionslösung verwendet
GLONASS-FarbeGLONASS-Satellit, für die Positionslösung verwendet
BeiDou-FarbeBeiDou-Satellit, für die Positionslösung verwendet
Galileo-FarbeGalileo-Satellit, für die Positionslösung verwendet
SBAS-FarbeSBAS-Ergänzungssatellit
GrauSatellit sichtbar, aber nicht für die Positionslösung verwendet
AbgeblendetSatellit ohne Signalverfolgung (kein Signal-Lock)

Signalbalkendiagramm​

Unter dem Himmelsdiagramm zeigt ein Signalbalkendiagramm das Signal-Rausch-Verhältnis (SNR) jedes sichtbaren Satelliten:

  • Jeder Balken steht für einen Satelliten und ist mit seiner PRN-Nummer beschriftet.
  • Die Balkenhöhe entspricht der Signalstärke in dB-Hz (Skala 0–99).
  • Die Balken sind wie im Himmelsdiagramm nach Satellitensystem eingefärbt.
  • Satelliten, die für die Positionslösung verwendet werden, erscheinen vollflächig gefüllt; nicht verwendete Satelliten heller.
tipp

Ein dauerhaftes SNR über 35 dB-Hz steht für ein starkes Signal. Satelliten unter 20 dB-Hz tragen kaum zur Positionslösung bei. Sind die Signalpegel bei allen Satelliten niedrig, prüfen Sie, ob Hindernisse die Sicht verdecken (Gebäude, Baumkronen, Fahrzeugdach).

GPS-Infozeile auf der Karte​

Sie können eine kompakte GPS-Infozeile direkt auf der Karte einblenden, ohne die vollständige Ansicht zu öffnen. Aktivieren Sie dazu Einstellungen > Vermessungseinstellungen > Show GPS info line on map. Diese Einblendung zeigt Position, Genauigkeit und Satellitenanzahl in einer einzigen Zeile am oberen Rand der Kartenansicht.

Anzeige von Höhe und Geschwindigkeit​

Aktivieren Sie Geschwindigkeit & Höhe anzeigen unter Einstellungen > Vermessungseinstellungen, um Höhe und Geschwindigkeit über Grund in Echtzeit auf der Karte anzuzeigen.
